Как создать схему в аксессе

Установка связей между таблицами БД Access 2007

Учебная дисциплина
Информатика и компьютерная техника
Модуль 2. Офисные прикладные программы Microsoft Office 2007

2.4. Microsoft Access 2007

2.4.3. Установка логических связей в БД Access 2007

Логические связи устанавливаются между одноименными полями таблиц базы данных Access 2007. Связь данных в одной таблице с данными в других таблицах осуществляется через уникальные идентификаторы (ключи) или ключевые поля. В нашем случае мы должны установить логические связи между таблицами: Группы студентов, Студенты, Дисциплины и Успеваемость.

Для установления связей используем ключевые поля: КодГруппы, КодСтудентов и КодДисциплины. Например, между первичным ключом (КодГруппы) tables Группы студентов и вторичным ключом (КодГруппы) tables Студенты устанавливаем связь один — ко — многим.

Прежде чем приступить к созданию логических связей надо в Окне редактирования закрыть все tables и перейти на вкладку Работа с базами данных. Затем щелкнуть на пиктограмме Схема данных, в окне редактирования появится активное диалоговое окно «Добавление таблицы» на фоне неактивного окна Схема данных (рис. 1).

В окне Добавление таблиц необходимо выделить имена таблиц и нажать кнопку Добавить, при этом в окне «Схема данных» появятся все tables (рис. 2). После этого необходимо закрыть окно диалога.

Далее необходимо установить связи между табл. в окне Схема данных. Для этого в окне Схема данных необходимо отбуксировать (переместить) поле КодГруппы из таблицы Группы студентов на соответствующее поле tables Студенты, в результате этой операции появится окно «Изменение связей» (рис. 3) .

В появившемся окне диалога «Изменение связей» (рис. 3) необходимо установить флажки: «Обеспечить целостность данных», «каскадное обновление связанных полей» и «каскадное удаление связанных записей», убедиться в том, что установлен тип отношений один-ко-многим и нажать кнопку Создать.

В окне Схема данных появится связь один-ко-многим между таблицами Группы студентов и Студенты. Аналогичным образом надо связать поля КодСтудента в таблицах Студенты и Успеваемость, а затем поля КодДисциплины в таблицах Успеваемость и Дисциплины. В итоге получим Схему данных, представленную на рисунке 4.

После установки связей между таблицами, окно Схема данных необходимо закрыть. Далее необходимо осуществить заполнение всех таблиц. Заполнение целесообразно начинать с табл. Группы студентов, так как поле КодГруппы табл. Студенты используется в качестве столбца подстановки для заполнения соответствующего поля табл. Студенты.

Затем установить связи между табл. «Студенты» и «Успеваемость», «Дисциплины» и «Успеваемость», так как поля КодСтуденты и КодДисциплины табл. Успеваемость используется в качестве столбца подстановки для заполнения соответствующих полей таблицы Успеваемость.

Copyright

© Обучение в интернет, .
Обратная связь

Создание базы данных в MS Access 2007: пошаговая инструкция

В современном мире нужны инструменты, которые бы позволяли хранить, систематизировать и обрабатывать большие объемы информации, с которыми сложно работать в Excel или Word.

Подобные хранилища используются для разработки информационных сайтов, интернет-магазинов и бухгалтерских дополнений. Основными средствами, реализующими данный подход, являются MS SQL и MySQL.

Продукт от Microsoft Office представляет собой упрощенную версию в функциональном плане и более понятную для неопытных пользователей. Давайте рассмотрим пошагово создание базы данных в Access 2007.

Описание MS Access

Microsoft Access 2007 – это система управления базами данных (СУБД), реализующая полноценный графический интерфейс пользователя, принцип создания сущностей и связей между ними, а также структурный язык запросов SQL. Единственный минус этой СУБД – невозможность работать в промышленных масштабах. Она не предназначена для хранения огромных объемов данных. Поэтому MS Access 2007 используется для небольших проектов и в личных некоммерческих целях.

Но прежде чем показывать пошагово создание БД, нужно ознакомиться с базовыми понятиями из теории баз данных.

Определения основных понятий

Без базовых знаний об элементах управления и объектах, использующихся при создании и конфигурации БД, нельзя успешно понять принцип и особенности настройки предметной области. Поэтому сейчас я постараюсь простым языком объяснить суть всех важных элементов. Итак, начнем:

  1. Предметная область – множество созданных таблиц в базе данных, которые связаны между собой с помощью первичных и вторичных ключей.
  2. Сущность – отдельная таблица базы данных.
  3. Атрибут – заголовок отдельного столбца в таблице.
  4. Кортеж – это строка, принимающая значение всех атрибутов.
  5. Первичный ключ – это уникальное значение (id), которое присваивается каждому кортежу.
  6. Вторичный ключ таблицы «Б» – это уникальное значение таблицы «А», использующееся в таблице «Б».
  7. SQL запрос – это специальное выражение, выполняющее определенное действие с базой данных: добавление, редактирование, удаление полей, создание выборок.

Теперь, когда в общих чертах есть представление о том, с чем мы будем работать, можно приступить к созданию БД.

Создание БД

Для наглядности всей теории создадим тренировочную базу данных «Студенты-Экзамены», которая будет содержать 2 таблицы: «Студенты» и «Экзамены». Главным ключом будет поле «Номер зачетки», т.к. данный параметр является уникальным для каждого студента. Остальные поля предназначены для более полной информации об учащихся.

Итак, выполните следующее:

  1. Запустите MS Access 2007.
  2. Нажмите на кнопку «Новая база данных».
  3. В появившемся окне введите название БД и выберите «Создать».

Все, теперь осталось только создать, заполнить и связать таблицы. Переходите к следующему пункту.

Создание и заполнение таблиц

После успешного создания БД на экране появится пустая таблица. Для формирования ее структуры и заполнения выполните следующее:

Читать еще:  Рисунки для презентации powerpoint человечки

  1. Нажмите ПКМ по вкладке «Таблица1» и выберите «Конструктор».
  2. Теперь начинайте заполнять названия полей и соответствующий им тип данных, который будет использоваться.

Создание и редактирование схем данных

Перед тем, как приступить к связыванию двух сущностей, по аналогии с предыдущим пунктом нужно создать и заполнить таблицу «Экзамены». Она имеет следующие атрибуты: «Номер зачетки», «Экзамен1», «Экзамен2», «Экзамен3».

Для выполнения запросов нужно связать наши таблицы. Иными словами, это некая зависимость, которая реализуется с помощью ключевых полей. Для этого нужно:

  1. Перейти во вкладку «Работа с базами данных».
  2. Нажать на кнопку «Схема данных».
  3. Если схема не была создана автоматически, нужно нажать ПКМ на пустой области и выбрать «Добавить таблицы».
  4. Выберите каждую из сущностей, поочередно нажимая кнопку «Добавить».
  5. Нажмите кнопку «ОК».

Конструктор должен автоматически создать связь, в зависимости от контекста. Если же этого не случилось, то:

  1. Перетащите общее поле из одной таблицы в другую.
  2. В появившемся окне выберите необходимы параметры и нажмите «ОК».
  3. Теперь в окне должны отобразиться миниатюры двух таблиц со связью (один к одному).

Выполнение запросов

Что же делать, если нам нужны студенты, которые учатся только в Москве? Да, в нашей БД только 6 человек, но что, если их будет 6000? Без дополнительных инструментов узнать это будет сложно.

Именно в этой ситуации к нам на помощь приходят SQL запросы, которые помогают изъять лишь необходимую информацию.

Виды запросов

SQL синтаксис реализует принцип CRUD (сокр. от англ. create, read, update, delete — «создать, прочесть, обновить, удалить»). Т.е. с помощью запросов вы сможете реализовать все эти функции.

На выборку

В этом случае в ход вступает принцип «прочесть». Например, нам нужно найти всех студентов, которые учатся в Харькове. Для этого нужно:

  1. Перейти во вкладку «Создание».
  2. Нажать кнопку «Конструктор запросов» в блоке «Другие».
  3. В новом окне нажмите на кнопку SQL.
  4. В текстовое поле введите команду: SELECT * FROM Студенты WHERE Адрес = «Харьков»; где «SELECT *» означает, что выбираются все студенты, «FROM Студенты» — из какой таблицы, «WHERE Адрес = «Харьков»» — условие, которое обязательно должно выполняться.
  5. Нажмите кнопку «Выполнить».
  6. На выходе мы получаем результирующую таблицу.

А что делать, если нас интересуют студенты из Харькова, стипендии у которых больше 1000? Тогда наш запрос будет выглядеть следующим образом:

SELECT * FROM Студенты WHERE Адрес = «Харьков» AND Стипендия > 1000;

а результирующая таблица примет следующий вид:

На создание сущности

Кроме добавления таблицы с помощью встроенного конструктора, иногда может потребоваться выполнение этой операции с помощью SQL запроса. В большинстве случаев это нужно во время выполнения лабораторных или курсовых работ в рамках университетского курса, ведь в реальной жизни необходимости в этом нет. Если вы, конечно, не занимаетесь профессиональной разработкой приложений. Итак, для создания запроса нужно:

  1. Перейти во вкладку «Создание».
  2. Нажать кнопку «Конструктор запросов» в блоке «Другие».
  3. В новом окне нажмите на кнопку SQL, после чего в текстовое поле введите команду:

CREATE TABLE Преподаватели
(КодПреподавателя INT PRIMARY KEY,
Фамилия CHAR(20),
Имя CHAR (15),
Отчество CHAR (15),
Пол CHAR (1),
Дата_рождения DATE,
Основной_предмет CHAR (200));

где «CREATE TABLE» означает создание таблицы «Преподаватели», а «CHAR», «DATE» и «INT» — типы данных для соответствующих значений.

  1. Кликните по кнопке «Выполнить».
  2. Откройте созданную таблицу.
На добавление, удаление, редактирование

Здесь все гораздо проще. Снова перейдите в поле для создания запроса и введите следующие команды:

  • для заполнения кортежа:
    INSERT INTO Преподаватели
    VALUES (1, ‘Иванова’, ‘Иванна’, ‘Ивановна’, ‘Ж’, ’05-06-1981′, ‘География’);
  • для редактирования записи:
    UPDATE Преподаватели SET Имя = ‘Анна’;
  • для удаления:
    DELETE * FROM Преподаватели WHERE Имя=’Анна’;.

Создание формы

При огромном количестве полей в таблице заполнять базу данных становится сложно. Можно случайно пропустить значение, ввести неверное или другого типа. В данной ситуации на помощь приходят формы, с помощью которых можно быстро заполнять сущности, а вероятность допустить ошибку минимизируется. Для этого потребуются следующие действия:

  1. Откройте интересующую таблицу.
  2. Перейдите во вкладку «Создание».
  3. Нажмите на необходимый формат формы из блока «Формы».

Все базовые функции MS Access 2007 мы уже рассмотрели. Остался последний важный компонент – формирование отчета.

Формирование отчета

Отчет – это специальная функция MS Access, позволяющая оформить и подготовить для печати данные из базы данных. В основном это используется для создания товарных накладных, бухгалтерских отчетов и прочей офисной документации.

Если вы никогда не сталкивались с подобной функцией, рекомендуется воспользоваться встроенным «Мастером отчетов». Для этого сделайте следующее:

  1. Перейдите во вкладку «Создание».
  2. Нажмите на кнопку «Мастер отчетов» в блоке «Отчеты».
  3. Выберите интересующую таблицу и поля, нужные для печати.
  4. Добавьте необходимый уровень группировки.
  5. Выберите тип сортировки каждого из полей.
  6. Настройте вид макета для отчета.
  7. Выберите подходящий стиль оформления.

Если отображение вас не устраивает, его можно немного подкорректировать. Для этого:

  1. Нажмите ПКМ на вкладке отчета и выберите «Конструктор».
  2. Вручную расширьте интересующие столбцы.
  3. Сохраните изменения.

Вывод

Итак, с уверенностью можно заявить, что создание базы данных в MS Access 2007 мы разобрали полностью. Теперь вам известны все основные функции СУБД: от создания и заполнения таблиц до написания запросов на выборку и создания отчетов. Этих знаний хватит для выполнения несложных лабораторных работ в рамках университетской программы или использования в небольших личных проектах.

Для проектирования более сложных БД необходимо разбираться в объектно-ориентированном программировании и изучать такие СУБД, как MS SQL и MySQL. А для тех, кому нужна практика составления запросов, рекомендую посетить сайт SQL-EX, где вы найдете множество практических занимательных задачек.

Удачи в освоении нового материала и если есть какие-либо вопросы – милости прошу в комментарии!

СХЕМА БАЗЫ ДАННЫХ В ACCESS

СУБД MS Access позволяет строить схему базы данных и автоматически поддерживает первичные и внешние ключи.

Схема базы данных (или просто схема данных) является графическим образом БД. В ней определяются и запоминаются связи между таблицами. Это позволяет Access автоматически использовать связи при конструировании форм, запросов, отчетов. Схема данных отображается в специальном окне Схема данных, где таблицы представлены списками полей, а связи — линиями между полями в связанных таблицах (рис. 3).

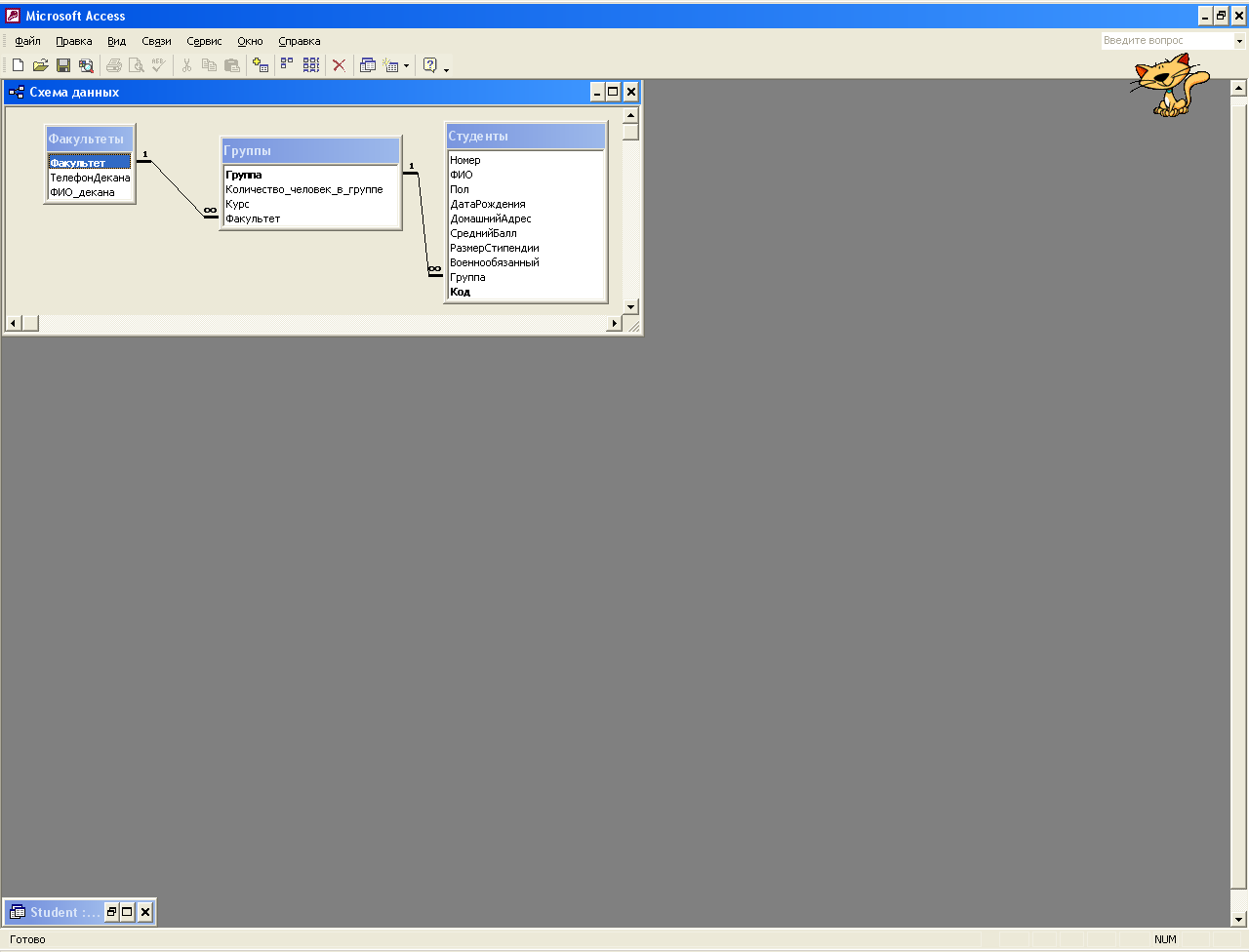

Рис. 3. Схема БД Студент

Создать схему данных можно двумя способами.

Первый способ предполагает наличие нормализованных таблиц, связывание которых осуществляется в окне Схема данных. Создание схемы данных начинается с размещения в окне всех таблиц, которые должны быть включены в схему. Далее можно приступать к определению попарных связей между ними.

Устанавливая связи между парой таблиц, надо выделить в главной таблице уникальное ключевое поле (ПК в каждой таблице отображается жирным шрифтом), по которому устанавливается связь. Далее при нажатой левой кнопке мыши это поле перетаскивается на соответствующее поле подчиненной таблицы. Если устанавливается связь по составному ключу, то необходимо выделить все поля, входящие в составной ключ главной таблицы, и перетащить их на одно из полей связи в подчиненной таблице.

После установления связи открывается диалоговое окно Изменение связи, в котором для ключевого поля главной таблицы определяется поле связи подчиненной таблицы. Для каждого поля составного ключа главной таблицы связь с полем подчиненной таблицы должна быть установлена отдельной строкой. Кроме того, в окне Изменение связи для каждой связи можно задать параметр Обеспечение целостности данных, после чего устанавливаются опции Каскадное обновление связанных полейи Каскадное удаление связанных записей.При этом Access автоматически установит тип связи 1:М (в схеме обозначается как 1:∞). Если таблицы содержат данные, не отвечающие требованиям целостности, связь 1:М не будет установлена, и Access в этом случае выводит соответствующее сообщение.

Второй способ — получение схемы данных из одной ненормализованной таблицы с помощью Мастера анализа таблиц.

Ненормализованные таблицы содержат поля с повторяющимися значениями. Для таких таблиц расходуется дополнительная память, не может быть обеспечен однократный ввод и корректировка данных в полях с повторяющимися значениями, велика вероятность возникновения ошибок.

С помощью Мастера анализа таблиц Access позволяет автоматически или вручную выполнить анализ таблицы и разделить ее на несколько взаимосвязанных таблиц, в которых данные не будут дублироваться. Для полученных таблиц Мастер анализа таблиц создает схему данных, в которой устанавливаются связи 1:М и определяются параметры обеспечения целостности. После процедуры анализа для исходной таблицы будут получены нормализованные взаимосвязанные таблицы.

Однако Мастер анализа таблиц далеко не во всех случаях может правильно выделить повторяющиеся данные в отдельную таблицу. При работе с Мастером предусматривается интерактивное участие пользователя в корректировке предложений по разделению таблицы.

3. РАБОТА С ДАННЫМИ В ОДИНОЧНЫХ ТАБЛИЦАХ. КОНСТРУИРОВАНИЕ ПРОСТЫХ ЗАПРОСОВ

РЕЖИМЫ РАБОТЫ С ОДИНОЧНЫМИ ТАБЛИЦАМИ

В Access существуют четыре режима работы с таблицами: режим Таблицы, режим Конструктора, режим Сводной таблицы и режим Сводной диаграммы.

В режиме Таблицы осуществляется работа с данными, находящимися в одиночной таблице БД: просмотр, редактирование, добавление, сортировка и т.п.

В режиме Конструктора создается или модифицируется структура таблицы, то есть задаются имена полей, их типы, описание, свойства и другие параметры.

В режимах Сводной таблицы и Сводной диаграммы удобно выполнять анализ данных, динамически изменяя способы их представления.

Существует также дополнительный режим — Предварительный просмотр, который позволяет увидеть расположение данных на листе перед осуществлением печати таблицы.

3.2 ПОНЯТИЕ ЗАПРОСА В СУБД.
ОСНОВЫ РАЗРАБОТКИ ЗАПРОСОВ

Одним из основных инструментов обработки данных в СУБД являются запросы. Запросы позволяют выбрать необходимые данные из одной или нескольких взаимосвязанных таблиц, произвести вычисления и получить результаты в виде таблицы. Через запрос можно производить обновление данных в таблицах, добавление и удаление записей. Последовательное выполнение ряда запросов дает возможность решать достаточно сложные задачи, не прибегая к программированию.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Учись учиться, не учась! 11085 — | 8254 — или читать все.

Схема данных Access 2007

Дата добавления: 2015-07-04 ; просмотров: 6297 ; Нарушение авторских прав

Таблицы в программе Access 2007 представляют связанную систему. Объединение позволяет вести обработку данных из нескольких таблиц. Для обработки формируются запросы – таблицы, в которых сведения из одной или нескольких таблиц сгруппированы нужным образом, иногда с производством необходимых вычислений. Запросы мы рассмотрим в последующих главах, а здесь поговорим о связях между таблицами.

Схема данных задаёт структуру базы данных. В ней представляются и запоминаются связи между таблицами. Эти связи используются при конструировании запросов и отчётов на основе нескольких таблиц. Схема данных отображает связи графически. Таблицы на схеме представлены в виде прямоугольников со списками полей. Если полей слишком много и они не помещаются в прямоугольник, то автоматически с правой стороны прямоугольника образуется полоса прокрутки, с помощью которой можно просмотреть весь список. Схема данных, используемая в нашей работе, представлена на рис. 6.10.

Рис. 2.11 Виды связей между таблицами: а) один-к-одному, б) один-ко-многим и в) многие-ко-многим

Связи в Access 2007 встречаются трёх видов: а) один-к-одному, б) один-ко-многим и в) многие-ко-многим, как это показано на рис. 2.11. Первый вид связи показывает, что одной записи в Таблице1 соответствует одна же запись в Таблице2. Такой способ связи применяют, например, для двух таблиц, сделанных из одной, чтобы таблицы не были слишком громоздкими. Тогда Таблица2 – просто продолжение Таблицы1. Чаще других встречаются связи один-ко-многим. Например, на одной кафедре работает много преподавателей. Поэтому между таблицами Кафедры и Преподаватели устанавливается именно такая связь.

Рис. 2.12 Вкладка Работа с базами данных

Связь типа многие-ко-многим в программе Access 2007 прямо не осуществляется. Чтобы создать такую связь, надо вставить промежуточную таблицу. Например, в нашей базе данных (рис. 6.10) предусмотрена промежуточная таблица Заказано, поскольку между таблицами Клиенты и Товары существует связь многие-ко-многим. Таблица Заказано позволяет избежать такой связи, которая в Access 2007 напрямую не осуществима.

Техника установления связи между таблицами включает в себя три действия: 1) вызов Схемы данных – окна, в котором и будет изображена схема, 2) добавление в окно схемы тех таблиц, между которыми надо установить связи и 3) протягивание связей между таблицами с приданием им необходимых свойств. Рассмотрим эти действия подробно.

Рис. 2.13 Диалоговое окно Добавление таблицы

Схему данных можно вызвать, когда нужные таблицы уже созданы. Для её вызова надо щёлкнуть по кнопке Схема данных на ленте вкладки Работа с базами данных (рис. 2.12). Появится окно Схема данных, пока пустое, и диалоговое окно Добавление таблицы, которое видно на рис. 2.13. С помощью окна Добавление таблицы в окно Схема данных помещают необходимые таблицы.

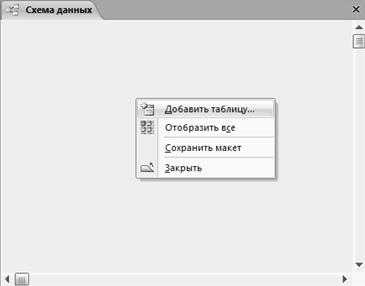

Рис. 2.14 Контекстное меню, вызванное правой кнопкой мыши, внутри окна Схема данных

Если по каким-то причинам окно Добавление таблицы не появилось, то надо щёлкнуть правой кнопкой в любом месте окна Схема данных. Появится контекстное меню (рис. 2.14). В нём надо щёлкнуть по надписи Добавить таблицу. Появится диалоговое окно Добавление таблицы, которое видно на рис. 2.13.

С появлением диалогового окна Добавление таблицы можно перенести внутрь окна Схема данных нужные таблицы. Мы ограничимся двумя таблицами: Кафедры и Преподаватели. Названия этих таблиц надо выделить, как показано на рис. 2.13, а потом сразу же щёлкнуть по кнопке Добавить. Точно так же поступают и с другими таблицами, которые надо поместить в Схему данных. Окно Добавление таблицы после добавления нужных таблиц следует закрыть. В нашем примере прямоугольники, обозначающие обе нужные нам таблицы, появятся в Схеме данных, как это видно на рис. 2.15.

Обозначения таблиц внутри окна Схема данных содержат список всех полей данной таблицы, причём слева от имени ключевого поля (или ключевых, если их несколько) расположен значок ключ. Обозначения таблиц можно передвигать мышью, ухватив за заголовок таблицы. Можно изменять и размеры прямоугольников, обозначающих таблицы. Для этого надо подвести указатель мыши к одной из границ прямоугольника. Появится двунаправленная стрелка: . Захватив такую стрелку мышью, можно передвинуть границу прямоугольника в любое место, тем самым, изменив его размер.

Рис. 2.15 Законченная Схема данных со связью между таблицами

Когда прямоугольники обозначений таблиц размещены внутри окна Схемы данных, можно приступить к установлению связей между таблицами. Связывают одноимённые поля. В одной из таблиц используют для связи обычно ключевое поле. Та таблица, у которой поле связи ключевое, считается главной. С её стороны связь обозначена 1. Со стороны связаной таблицы связь обозначена ¥. Так устанавливается связь Один-ко-многим.

Рис. 2.16 Диалоговое окно Изменение связей

Техника соединения таблиц связями проста: надо щёлкнуть соединяемое поле главной таблицы. Оно выделится. Не отпуская кнопку мыши, надо вести линию к одноимённому полю вспомогательной таблицы. Соединения сначала не произойдёт, а возникнет диалоговое окно Изменение связей (рис. 2.16). Окно помогает утвердить характер связи и настроить целостность данных обеих таблиц. В окне надо убедиться, что связь произошла по одноимённым полям, а затем щёлкнуть по окошечку надписи Обеспечение целостности данных. В окошечке появится флажок: ü. После этого надо такие же флажки выставить ещё в двух окошечках, находящихся ниже. Таким образом, задаются свойства связи. Свойство Обеспечение целостности данных означает, что удалять данные из ключевого поля главной таблицы нельзя. А свойства Каскадное обновление связанных полей и Каскадной удаление связанных записей – соответственно, что операции редактирования и удаления данных в ключевом поле главной таблицы разрешены, но сопровождаются автоматическим изменениями в связанной таблице. Завершается создание связи щелчком по кнопке [Создать]. Нужная связь появится (рис. 2.15).

Стоит заметить, что в случае, если невозможно осуществить связь с обеспечением целостности данных, например, если проведена связь между полями с различной информацией, появляется окно, изображенное на рис. 2.17.

Рис. 2.17 Окно с предупреждением о невозможности создания связи
