4 способа подключить DVD к телевизору

DVD-плееры достаточно распространены, потому что позволяют существенно расширить мир развлечений. Стоимость их невелика, поэтому приобрести такое устройство может каждый желающий. Существует много способов подключения DVD проигрывателя к телевизору и все имеют свои особенности, но при этом не отличаются сложностью. После настройки вы сможете просматривать фильмы сколько угодно по времени и несметное количество раз.

Способы подключения DVD к телевизору

Если вы не представляете, как подключить DVD самостоятельно, то не надо сразу же вызывать мастера. Чтобы получить удовольствие от просмотра любимых видеофильмов и телепередач, потребуется правильно организовать подключение. Необходимо перед тем, как подключить dvd к телевизору прочитать инструкцию и проверить, какие порты на телевизоре есть в наличии.

Среди популярных способов подключения известны следующие:

• с помощью HDMI-кабель;
• используя RCA-шнур;
• Scart-соединение;
• способ с использованием S–video-портов.

Доступные разъёмы

Перед подключением DVD-плеера нужно ознакомиться с наличием портов на телевизоре. Как правило, производители оснащают технику максимальным количеством разъёмов, чтобы облегчить пользователю подсоединение различных устройств. Самыми популярными являются HDMI и «тюльпаны». Но также используются и Scart и S–video-порты.

Подключение с помощью HDMI

Порт HDMI считается оптимальным при подключении dvd-плеера к телевизору, потому что предоставляет возможность передать на экран видео без потерь в качестве. Внешне он чем-то схож с USB-разъёмом, но только тоньше и длиннее. Специалисты утверждают, что таким способом лучше всего подсоединять дивиди-плеер к плазме. Использовать желательно модели кабелей 2.0 и выше, на которых проставлена маркировка «High speed with Ethernet» и только ведущих производителей. Если вы не представляете, как правильно подключить, то сверяйтесь с надписями на разъёмах.

Подключение с помощью Scart

Не очень популярным методом подключения DVD к плазменному телевизору является использование Scrat-разъёма. Передача звука и изображения осуществляется так же качественно, как и при использовании HDMI. Но проблема в том, что этот порт достаточно редкий на современных устройствах. Для соединения плеера и ТВ потребуется приобрести специальный шнур Scrat-RCA, где один конец вставляется в плеер, а другой (там, где «тюльпаны») в телевизор.

Подключение с помощью RCA

Так называемые тюльпаны уже на протяжении многих лет считаются самым популярным методом подсоединения любого теле- видеоустройства. Разъём RCA имеет три цвета: красный и белый нужны для воспроизведения звука, а жёлтый – для видеоизображения. Такие коннекторы могут быть как с одной стороны провода, так и с двух. Чтобы не ошибиться и правильно подключить дивиди к телевизору, надо совместить штекеры с разъёмами одинакового цвета.

Подключение с помощью компонентного кабеля

Компонентный шнур содержит пять штекеров, которые необходимо подключить к DVD-проигрывателю. Ориентироваться надо по цветовой маркировке и надписям Output. К аудиопортам относится красный и белый цвет, а к видео – ещё один красный, зелёный и синий. Чтобы не запутаться в красных «тюльпанах», разложите их на столе и проследите за правильностью расположения: зелёный, синий, красный для видеокартинки и белый, красный – для аудиосопровождения.

Иногда компонентные кабели бывают только трёхцветные – зелёный, синий и красный – и предназначаются для передачи видеоконтента. Поэтому, применяя такой шнур, придётся воспользоваться дополнительным красно-белым кабелем для передачи звукового сопровождения.

Другой конец кабеля подсоединяется к выходам соответствующего цвета и надписями Input на телевизоре. Перед включением убедитесь, что все штекеры плотно вошли в разъёмы. Включите телевизор, используя необходимый источник получения данных.

Возможные проблемы и способы их решения

Если в процессе тестирования было выявлено, что нет звука, а отображается только видеокартинка, это значит, что кабель подсоединён неправильно. Проверьте соответствие всех цветовых меток. Для соединения ДВД с телевизором Самсунг нужно использовать кабель, а сам плеер подсоединить к розетке. Включив ТВ-панель, выберите именно тот режим, которым подсоединили DVD.

Если телевизор не видит ДВД, то замените кабели. Со временем шнур мог повредиться, а коннекторы утратить плотность соединения. Высокая влажность могла повлиять на разъём. При покупке старайтесь выбирать известную фирму-производителя, чтобы быть уверенным в качестве провода. Сам кабель после подключения не должен быть натянут, а желательно, чтобы немного провисал. Из-за слишком сильного натяжения изображение может искажаться.

Если плеер не включается при первом запуске, и вы проверили правильность соединения, то обратитесь в сервисный центр. Если устройство оказалось бракованным, то его заменят в магазине. В случае если было выявлено, что плеер работоспособен, то проблему надо искать в ТВ-панели. В этом случае лучше вызвать мастера по настройкам.

Как подключить DVD к телевизору

Временами телевизор снабжен единственно антенным входом – ничего более. Касается портативных моделей, старых, советского выпуска. Зачем телевизору подключать DVD-плеер? Экономия: избегают оплачивать новое оборудование. Плазменные панели стоят недешево. Стоит ли портить глаза электронно-лучевой трубкой, решайте сами. Обсудим, как подключить DVD к телевизору. Попутно раскроем причину безуспешной ловли изображения напрямую. Техника идет вперед, – последуем по пятам.

Сложная схема подключения DVD к ТВ

Почему не получается соединить антенный вход телевизора и RCA

Физики ввели понятие полосы пропускания. Анализируя сигнал, сталкиваешься с термином. Кабель, эфир, атмосфера Земли, каскады электронных устройств. Оказывается, низкие частоты изображения, звука недолго распространяются эфиром – затухают быстро. Инженеры быстро придумали методику исправления возникшей трудности. Найдены частоты, проходящие успешно невидимый эфир, среды. Прежде всего, кабель. Частота найдена, как заложить полезную информацию? Используются модуляторы. Один параметр несущей частоты изменяется, следуя закону информации.

Несущей называется гармоническое (синусоидальное) колебание, частота которого намного выше спектра передаваемой информации. Музыканты высшими считают ноты 20 кГц, понесет информацию, преодолевая эфир, кабель частота минимум 150 кГц (середина диапазона ДВ).

Если изменять низкочастотным сигналом параметры несущей, спектр становится симметричным относительно гармоники несущей. Помним сказанное: инженеры установили, волна легко проходит кабель, воздух. Отслежена пропускная способность эфира (точнее атмосферы), одни волны проходят лучше, другие хуже. Нельзя процесс модулировать, подгоняя параметры нуждам выполняемой задачи. Технологическое развитие человечества слишком низкое.

Изменяют параметры кабелей. Изделия, передающие вещание, конструируются удовлетворить нужды пользователей. Можно создать проводящие линии удобным путем, перед излучением антенной преобразовать сигнал еще раз, но методика усложняет жизнь. Представленное объяснение слегка упрощенное, на КВ, СВ вещание ведется, используя способность волны огибать Землю. В большей степени эффект демонстрируют ДВ.

Конвертер спутниковых антенн использует описанную выше схему преобразования. Высокие частоты понижаются, передаются кабелем, расшифровываются телевизором, приставкой. Главное читателям понять: не от хорошей жизни информация, передаваемая эфиром, кабелем, распространяется несущей частотой.

Приемная сторона осуществляется обратный процесс снятия информации с несущей. Принятый антенной, кабельным вводом сигнал усиливают. Задачу выполняет высокочастотный тракт. Длина соединительного кабеля полтора метра (типичный DVD плеер), сильных затуханий не возникнет, потери определяет протяженность среды. Необходимость введения несущей пропадает, DVD-плеер передает информацию телевизору в виде воспроизводимом динамиками, экраном. Техническое решение позволит вычленить из конструкции приборов тракт модулятора, демодулятора.

Получили так называемый «тюльпан» (RCA), занимающий доминирующее положение в видеотехнике:

1. Желтый канал передает сигнал изображения без несущей.
2. Белый канал передает звук моно, сигнал левой колонки.
3. Красный канал передает звук правой колонки режима стерео.

Происходит аналоговый сигнал, не пытайтесь подключить DVD-плеер к монитору компьютера. Дисплей является чисто цифровым устройством. Соответственно, структура сигнала ничуть не напоминает RCA. Промышленность выпустила гору переходников, адаптеров, выполняющих преобразование. Теперь читатели поняли особенности прямого подключения DVD к телевизору. Антенный вход высокочастотный, станет пытаться найти отсутствующую несущую. Полосы пропускания каналов 1 – 12, не увидят сигнал DVD-плеера.

Кабель подключения DVD плеера

Переходники для подключения DVD плеера к телевизору

Как подключить DVD к телевизору? Найдите, осматривая магазин переходник RCA на антенный разъем (цена вопроса 640 рублей). 3D на телевизоре навряд ли посмотришь. Преобразователь вмещен небольшой коробочкой, нуждается в питании. Адаптер сети переменного тока 230 вольт 50 Гц прилагается. Подключив DVD-плеер с одной стороны, телевизор – с другой, смотрим кино с дисков. Неплохой вариант, некоторым не подойдет по двум причинам:

1. Нужно оплатить дополнительное оборудование (переходник).
2. Магазин находится далеко, кино смотреть хочется сейчас.

Бедствующим энтузиастам другие энтузиасты предлагают:

• Дома валяются не выкинутые приставки 90-х годов. Помните Sega, Dendy, прочие коробочки, куда вставлялся игровой картридж.
• Каждая приставка содержит ВЧ (RF) блок, преобразующий сигнал для подачи антенному входу телевизора.
• Блок снабжен минимум двумя выходными разъемами состава «тюльпана» (3RCA).
• Любители заметили: если подать сигнал на вход 3RCA (желтый, белый канал), выход антенны выдает годное изображение.

Каким образом внутри осуществлена коммутация, остается загадкой. Не важно, почему колебания схемы проходят с одного выхода на другой. Извлекаем ВЧ (RF) блок из приставки, при необходимости закорачиваем перемычкой контакты кнопки выключения (если имеется таковая). Затем осматриваем. Бывает, не все выходы подсоединены к схеме. Ставим перемычки. Отдельные выходы шунтируются резисторами, можно закоротить, убрав сопротивления вообще.

Осталось подать питание схеме. Традиционно используют 8 – 12 вольт (измерьте китайским тестером). Адаптер телефона не подойдет, от приставки, рации, – пожалуйста! Если есть микросхема стабилизатора 7805, посмотрите, не с нее ли берется питание. В этом случае подключите адаптер телефона на выход 7805. Разницы никакой не будет. Стабилизатор 7805 просто преобразует 12 в 5 вольт. Аналогичный блок высоких частот содержит видеомагнитофон. Найдите вход информация, попробуйте приспособить устройство своим нуждам.

Подключение DVD плеера к телевизору через разъем SCART

Особо одаренным рекомендуется разобраться с раскладкой разъемов SCART. Универсальная шина, где имеется почти все. Выкопав разборный штекер SCART, разъем соответствующий на телевизоре, забудьте проблемы. Бывалые радиолюбители разбирают раскладку, перепаивают, используют. Привели ниже рисунок разъема SCART, также доводим: желтый разъем RCA называется композитным видео. Смотрите, какие клеммы передают звук, изображение:

• Изображение:

1. Вход: желтый штекер «тюльпана».
2. Выход: клемма 18 SCART – земля входящего потока видео, клемма 20 SCART – сигнал входящего потока видео.

• Звук:

1. Левая колонка. Вход: белый штекер «тюльпана». Выход: клемма 6 SCART — входной сигнал левой колонки.
2. Правая колонка. Вход: красный штекер «тюльпана». Выход: клемма 2 SCART – вход правой колонки.

Распиновка разъема SCART

Земля звука общая для обоих каналов, находится на клемме 4 SCART. Рисунок указывает цветами компонентный разъем. Пины обозначены красным, зеленым и голубым. Позже рассмотрим вариант. Знайте, что разница между «тюльпаном» и SCART только лишь в раскладке. Можно соединить контакты проводами без какого-либо адаптера. Наконец, многих интересует, наверное, вопрос, где взять землю на RCA? Полагаем, внешняя оплетка (экран). На всякий случай измерьте тестером. Если звонится со схемной землей DVD плеера, она самая и есть. Впрочем, других вариантов просто не наблюдается.

Если кто-то еще не понял, кабель для подключения DVD к телевизору нужно спаять своими руками. Для этого потребуется найти разборный разъем SCART, 3 штекера RCA под «тюльпан». У многих DVD плееров, в особенности коренных китайских, имеется выход компонентного видео. Отличается от композитного повышенным качеством. Штекеров в этом случае 5, три из которых переносят видео. Передаются разностные сигналы между уровнями цветов. Высокое качество получается за счет избыточности.

Упомянутые выше RGB в некоторых случаях подходят для компонентного видео. Прошла информация, что это работает не со всеми DVD-плеерами, телевизорами, проверять ее нет надобности, по той простой причине, что всех вариантов не переберешь, а условились ранее, что магазин далеко, либо тратить деньги не хочется. Стало быть, начинаем паять.

• Изображение:

1. Вход: красный штекер разъема YPbPr.
2. Выход: клемма 15 SCART – разность красного и яркости Pr, клемма 13 – земля Pr.
3. Вход: синий штекер разъема YPbPr.
4. Выход: клемма 7 SCART – разность голубого и яркости Pb, клемма 5 – земля Pb.
5. Вход: зеленый штекер разъема YPbPr.
6. Выход: клемма 11 SCART – яркость изображения Y, клемма 5 – земля Y.

• Звук:

1. Левая колонка. Вход: белый штекер звука разъема YPbPr. Выход: клемма 6 SCART — входной сигнал левой колонки.
2. Правая колонка. Вход: красный штекер звука разъема YPbPr. Выход: клемма 2 SCART – вход правой колонки.

Земля звука общая для обоих каналов, находится на клемме 4 SCART. Возникает вопрос, как правильно вести нумерацию. Ответ прост. SCART содержит механический ключ – защита от неправильного включения. По нему и ориентируйтесь. Рассмотрели разъемы для подключения DVD к телевизору.

Установка дисковода DVD-ROM

Хотя предсказания о появлении большого количества ПО на DVD-ROM пока не подтвердились, установка дисковода DVD-ROM при обновлении оборудования все же стала одной из самых популярных и особенно полезна тогда, когда на ПК предполагается смотреть фильмы. Кроме того, такие дисководы могут читать и стандартные CD-ROM, и CD-RW, а некоторые новые модели (которые по сути являются комбинированными устройствами) к тому же дополнительно способны записывать CD-RW.

При записи DVD-фильмов используется технология сжатия MPEG-2, поэтому следует предусмотреть различные варианты декомпрессии. Чтобы улучшить впечатление от просмотра, рекомендуется аппаратная декомпрессия. Некоторые дисководы распространяются вместе с ПО для проигрывания DVD-фильмов, однако для воспроизведения без задержек и пропуска кадров требуется компьютер с быстрым процессором и объемным ОЗУ.

Во многих современных графических платах имеется встроенная аппаратная поддержка декомпрессии MPEG-2, поэтому, прежде чем покупать дисковод DVD-ROM, загляните в описание или зайдите на соответствующий Web-узел, чтобы проверить, подойдет ли для этого ваша видеоплата. Если все в порядке, то при покупке дисковода DVD-ROM можно сэкономить, отказавшись от дополнительной платы-декодера. В противном случае наилучшим выбором будет комплект DVD-ROM для модернизации типа «все в одном». Такие наборы (например, описанный ниже Creative Labs DVD Encore) включают плату с аппаратной декомпрессией MPEG-2, позволяющей получить столь же высокое качество DVD-фильма, как и на отдельном DVD-проигрывателе. Кроме того, большая часть подобных плат содержит и разъем S-VHS, что считается большим плюсом для просмотра фильмов по телевизору.

Итак, серьезно думать о приобретении дисковода DVD-ROM следует лишь тогда, когда ПК оснащен процессором не ниже Pentium II-400 и ОЗУ объемом не менее 32 Мбайт (допустимо лишь незначительное отступление). А чтобы получить максимум удовольствия от просмотра DVD-фильмов, потребуются качественные звуковая плата и колонки (об установке звуковой платы см. в следующем номере).

1. Проверьте работоспособность ПК. Установка дисковода DVD-ROM, дополнительной платы MPEG-декодера, а также соответствующего ПО существенно изменит конфигурацию вашего ПК. Поэтому, прежде чем приступать к модернизации, позаботьтесь, чтобы компьютер работал без отказов. Нажмите кнопку «Пуск» и укажите пункты «Настройка?Панель управления» (Settings?Control Panel), дважды щелкните мышью на значке «Система» (System) и отметьте закладку «Устройства» (Device Manager). Если рядом с каким-либо устройством стоит восклицательный знак, то снова нажмите кнопку «Пуск», отметьте пункт «Справка» (Help), найдите раздел «Устранение неполадок» (hardware troubleshooter) и следуйте приведенным там указаниям. Не забудьте, что перед началом любой модернизации необходимо провести полное резервное копирование данных.

2. Установите плату декодера. Выключите ПК, отсоедините его от сети питания и снимите крышку с системного блока. Обязательно воспользуйтесь антистатическим браслетом, подсоединенным к заземленному металлическому предмету. Найдите свободный PCI-разъем и удалите соответствующую ему металлическую заглушку в задней части корпуса ПК. Аккуратно вставьте плату в разъем и закрепите винтом.

3. Установите дисковод DVD-ROM. Системные платы имеют первичный и вторичный IDE-разъемы. Наилучшее место подключения дисковода DVD-ROM — IDE-канал, обслуживающий дисковод CD-ROM. Найдите свободный разъем на широком кабеле данных, подсоединенном к этому каналу. Если такового не окажется, то возьмите кабель из комплекта DVD-ROM.

Когда вторичный канал уже имеет два устройства (например, дисководы CD-ROM и CD-RW), то подключите дисковод DVD-ROM к свободному IDE-разъему канала жесткого диска.

Убедитесь, что перемычка на задней стороне дисковода DVD-ROM находится в положении Slave (А). Если для установки устройства в ПК нужны специальные скобы, закрепите их. Вставьте дисковод в свободный отсек компьютера (В) и подсоедините широкий кабель данных, а также кабель питания к соответствующим разъемам на задней части дисковода DVD-ROM (С). Удостоверьтесь, что цветной провод кабеля данных (обычно красный) подключен к первому контакту разъема дисковода DVD-ROM.

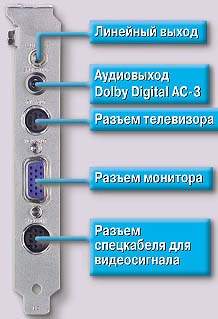

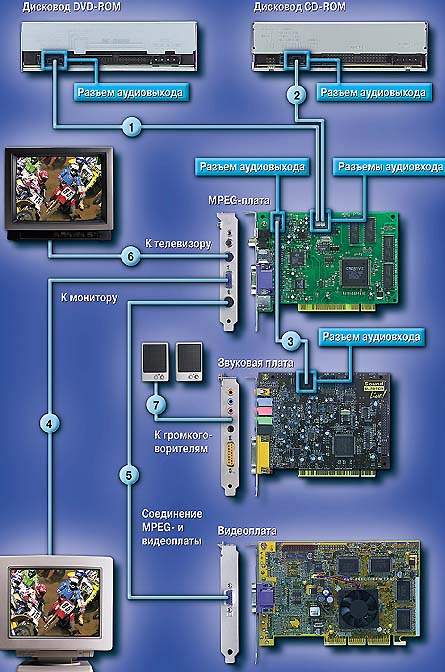

4. Подключите кабели. Типовой набор DVD-ROM для модернизации включает много кабелей и необходимых разъемов — варианты комплектности зависят от производителя. Приведенные здесь инструкции относятся к набору Creative Labs PC-DVD Encore 12X с декодером Dxr3. Внимательно прочтите входящее в комплект поставки руководство и работайте неторопливо и методично.

1. Подключите аудиокабель, взятый из комплекта модернизации, к тыльной части дисковода DVD-ROM и к аудиовходу (audio-in) MPEG-платы.
2. Если аудиокабель от уже имеющегося дисковода CD-ROM подведен к звуковой плате, то переключите его от последней к аудиовходу (audio-in) MPEG-платы.
3. Соедините аудиокабелем линейный выход (line-out) MPEG-платы и внутренний CD-аудиовход звуковой платы.
4. Отключите кабель монитора от разъема видеоплаты в ПК и подсоедините его к нижнему разъему (разъему внешнего монитора —external monitor) MPEG-платы.
5. Соедините MPEG-плату с видеоплатой ПК входящим в набор дисковода DVD-ROM специальным кабелем (loopback cable).
6. Если вы планируете смотреть DVD-фильмы по телевизору, то соедините его кабелем с MPEG-платой. Если телевизор имеет вход S-V />

5. Установите драйверы и программное обеспечение для дисковода DVD-ROM. Подсоедините ПК к сети питания и включите его. Система Windows должна обнаружить новые устройства и запросить их драйверы. Вставьте входящую в комплект поставки дискету (или CD-ROM) в соответствующий дисковод ПК и следуйте появляющимся на экране инструкциям.

После установки драйверов инсталлируйте ПО для дисковода DVD-ROM. Обязательно соблюдайте все требования инструкции — детали зависят от конкретного комплекта.

Теперь убедитесь, что новый дисковод читает и CD-ROM и DVD-ROM. Есть проблемы? Выключите ПК и перепроверьте все соединения: со множеством кабелей комплекта модернизации бывает легко запутаться. Если проблемы останутся, позвоните в службу технической поддержки изготовителя набора. Если же все работает корректно, выключите ПК, наденьте на системный блок крышку и снова запустите компьютер. Вставьте любимый DVD-фильм, возьмите немного попкорна, откиньтесь на спинку кресла и наслаждайтесь зрелищем.

Как самостоятельно подключить DVD плеер к телевизору

После покупки DVD плеера, возникает вполне логичный вопрос, как подключить ДВД к телевизору. Многим может показаться, что здесь ничего сложного нет. Однако, как показывает практика, проблемы с подсоединением возникают часто. В результате процесс настройки проигрывателя затягивается на целый день.

В завершение

Подключить DVD плеер к телевизору можно самостоятельно. Процедура довольно простая, с которой справится даже неопытный человек. Устройства отключаются от питания, соединяются специальным переходным кабелем, остается только выбрать источник сигнала на ТВ и запустить диск на плеере. Если вся техника исправная, то процесс подключения займет пять минут вашего личного времени.
