Основные функциональные узлы dvd привода

Конструкция привода CD-ROM и принципы его работы

Типичный привод CD-ROM состоит из печатной платы с электрони­кой, шпиндельного двигателя, считывающей системы с оптической го­ловкой, системы загрузки CD-диска и механизма перемещения рамы с механикой привода. На плате с электроникой размещены:

• все схемы управления работой привода;

• разъем интерфейса для подключения к компьютеру;

• аналоговый звуковой выход (Analog Audio);

• цифровой звуковой выход S/PDIF (Digital Audio — может отсутствовать в некоторых моделях).

Шпиндельный двигатель служит для вращения диска с постоянной линейной (CLV — Constant Linear Velocity) или угловой (CAV — Constant Angular Velocity) скоростью. Поддержка постоянной линейной скорости требует изменения угловой скорости диска в зависимости от положе­ния оптической головки.

На оси шпиндельного двигателя крепится подставка, к которой при­жимается нижняя сторона диска (при горизонтальной загрузке). На конце оси шпиндельного двигателя крепится намагниченный металли­ческий наконечник, имеющий конусообразную форму. С другой сторо­ны диска — верхней в случае горизонтальной загрузки, то есть над дис­ком, — размещается намагниченный маховик, который притягивает ме­таллический наконечник, в результате чего диск оказывается зажатым между подставкой и маховиком, что обеспечивает фиксацию диска по вертикали и хорошее сцепление диска с вращающейся подставкой во время работы привода.

Считывающая система состоит из оптической головки и механизма ее позиционирования. В головке размещены лазерный излучатель на основе инфракрасного лазерного светодиода с длиной волны от 770 до 830 нм (обычно — около 780 нм) и мощностью 0,2-0,5 мВт, система фокусировки лазерного пучка, фотоприемник и предварительный уси­литель. Система фокусировки представляет собой набор подвижных линз, приводимых в движение электромагнитной системой типа «voice coil» (звуковая катушка), сделанной по аналогии с подвижной систе­мой громкоговорителя. Изменение напряженности магнитного поля приводит к передвижению линз и перемещению точки фокусировки лазерного луча.

Благодаря малой инерционности такая система эффективно отсле­живает вертикальные биения диска даже при значительных скоростях вращения. Механизм позиционирования оптической головки имеет собственный двигатель, приводящий в движение каретку с оптической головкой при помощи зубчатой или червячной передачи.

Система загрузки диска бывает трех типов:

• Caddy — с использованием специального футляра для диска, вставляемого в приемное отверстие привода;

• Tray — с использованием выдвижного лотка, на который кла­дется диск;

• Slot-in — загрузка диска непосредственно в приемную щель привода.

В приводах типа Caddy и Slot-in диск может загружаться как гори­зонтально, так и вертикально — то есть при горизонтальном и, соответ­ственно, вертикальном монтаже привода.

После загрузки диск не касается никаких деталей дисковода, кроме подставки и маховика, после чего его уже можно раскручивать.

На передней панели привода обычно расположены:

• кнопка Eject для загрузки/выгрузки диска;

• индикатор обращения к диску Busy (в некоторых моделях -Disk On/Busy, индикатор сигнализирует не только об обращении к диску, но также о том, что в приводе находится диск);

• гнездо для подключения наушников с электронным или меха­ническим регулятором громкости.

Для считывания информации с диска используется полупроводни­ковый лазер, излучающий в инфракрасном диапазоне — длина волны составляет около 780 нм. Луч лазера, проходя через фокусирующую линзу, падает на отражающий слой. Отраженный луч регистрируется фотоприемником. По зарегистрированному сигналу определяется прохождение оптической головки над питами и промежутками диска, а также проверяется качество фокусировки пятна лазерного луча на поверх­ности диска и его ориентации по центру дорожки.

На выходе фотоприемника получается цифровой поток бит, который декодируется c удалением дополнительных нуле­вых бит. B результате этого получает­ся битовый поток, который представляет собой исходный поток дан­ных, кодированный по CIRC с добавленными субкодами. Поэтому далее производится отделение субкодовых каналов и CIRC-декодирование. На этапе CIRC-декодирования обнаруживается и ис­правляется большая часть ошибок, вызванных дефектами при штам­повке, неоднородностью материалов диска, царапинами на его по­верхности, нечетким определением лита/промежутка в фотоприемни­ке и т.д. Полученный поток бит представляет собой полезную инфор­мацию, хранящуюся на диске.

DVD-технология

Развитие компьютеров и вычислительных систем позволило начать активное применение мощных алгоритмов сжатия, позволяющих вместить на один диск не час с четвертью, а от 5 до 10 часов музыки практически без потери качества. Однако для видеоиндустрии размер одного диска оказался маловат даже при использовании сжатия, да и компьютерные приложения уже переросли воз­можности накопителей на CD-дисках. Решить все эти проблемы была призвана DVD-технология.

В соответствии с этим был принят единый стандарт, названный DVD, или Digital Video Disc (впоследствии приняли расшифровку Digital Versatile Disc — цифровой многоцелевой диск). Далее была опуб­ликована первая версия спецификации для DVD-ROM и DVD-Video и принята схема защиты цифровой копии от несанкциони­рованного тиражирования.

В настоящее время существуют стандарты для DVD-Video, DVD-ROM, DVD-Audio. Звуковое сопровождение на DVD поддерживается стандартами Mono, PCM Stereo, Dolby Surround (Prologic), Dolby Digital AC-3, THX, DTS. Звуковые стандарты Dolbv Digital AC-3, THX, DTS определяют шестиканальный звук, т.е. звуковое сопровождение по схеме: фронтальные колонки, центр, тыловые ко­лонки и саббуффер. Обычно для обозначения шестиканального звука используется аббревиатура «5.1», что означает использование основ­ных пяти источников звука и отдельно — низкочастотного блока — саббуффера. Dolby ProLogic и Doiby Digital АС-3 отличаются тем, что Dolby Digital АС-3 имеет шесть независимо записанных звуковых до­рожек, a Dolby ProLogic лишь специальным образом обрабатывает стереосигнал и является имитацией шестиканального звука.

Таким образом, звук на DVD-дисках записывается в самых различных форматах, все они воспроизводят несколько независимых каналов пространственного компрессированного звука, создавая тем самым реалистичную картину происходящего.

DVD-видео — это цифровое видео, сжатое по алгоритму MPEG-2 и записанное на DVD-диск. Формат — 25 кадров в секунду с разрешением 720 х 576 то­чек при глубине цвета 24-бит (PAL) или 30 кадров 720 х 480 х 24-бит (NTSC). В несжатом виде это поток 3О МБайт в секунду, а двухчасовой фильм будет занимать более 100 гигабайт.

DVD-диски имеют емкость от 4,7Gb до 17Gb в зависимости от типа. При этом меняется не плотность записи, а тип размещения информа­ции. Диски бывают односторонние однослойные, односторонние двух­слойные, двухсторонние однослойные и двухсторонние двухслойные. Кроме того, бывают комбинированные диски, у которых с одной стороны два слоя, а с другой — один.

Способ хранения информации на DVD-ROM практически такой же, как и у CD-ROM: вдоль металлической подложки по спирали располо­жены канавки, составляющие так называемые треки. Эти канавки не­сут в себе информацию, которая считывается лучом лазера, преобра­зовывая канавки в единички и нули. Сама отражающая подложка покрыта защитным слоем пластика, предохраняющего диск от повреж­дения.

Отличие DVD-диска от CD — плотность записанной информа­ции. Так, например, односторонний и одноуровневый DVD-диск хранит приблизительно 4,7 Гбайт информации (технология DVD-5), а обычный CD-диск — лишь 650 Мбайт. Был разра­ботан новый полупроводниковый лазерный излучатель, использующий для работы меньшую длину волны (650-635 нм), чем лазер дис­ковода CD-ROM (780 нм). После этого расстояние между треками ста­ло меньше, да и сами канавки на диске (хранители информации) значительно уменьшились в размерах.

Вслед за одноуровневыми дисками появились двухуровневые, вмещающие до 8,54 Гбайт информации. Здесь первый уровень нахо­дился под вторым, а считывание происходило путем фокусировки лу­ча лазера по уровням (технология DVD-9). По технологии DVD-10 счи­тывание происходит с двух сторон по одному уровню. Хранимый объ­ем достиг 9,4 Гбайт. Двухуровневый DVD-18 обеспечивает хранение 17,08 Гбайт. Чтение происходит с двух сторон, каждая из которых имеет два уровня.

Существенными являются такие характеристики привода, как Access Time (время доступа), CPU Utilization (загрузка центрального процессора), Transfer Rate Inside/Outside (внутренняя и внешняя ско­рость передачи данных).

Показатель Access Time (время доступа) отражает сумму среднего времени поиска, необходимую приводу DVD-ROM для позициониро­вания на нужный трек и среднего времени «запаздывания» (латентности), в течение которого диск подводится под нужный сектор для счи­тывания. Соответственно, чем ниже значение Access Time, тем лучше. Показатель CPU Utilization (загрузка CPU) говорит о том, насколько DVD-ROM использует ресурсы процессора.

Скорость передачи данных характеризуется двумя показателями: внутренней (Inside) и внешней (outside) скоростью. Внутренняя скорость передачи представляет со­бой передачу между DVD-диском и внутренним буфером DVD-ROM непосредственно.

Она определяется многими параметрами: качеством и плотностью записи, скоростью вращения и т. д. На эти параметры влияет конст­руктивная особенность привода. Внешняя же скорость передачи дан­ных полностью зависит от ис­пользуемого режима передачи.

Приводы CD-ROM

Накопители на компакт-дисках

Для решения широкого круга задач информатизации используются следующие оптические накопители информации:

• CD-ROM (Compact Disk Read-Only Memory) — запоминающие устройства только для считывания с них информации;

• CD-WORM (Write Once Read Many) — запоминающие устройства для считывания и однократной записи информации;

Читать еще:  Mp4 на dvd диск

• CD-R (CD-Recordable) — запоминающие устройства для считывания и многократной записи информации;

• МО — магнитооптические накопители, на которые возможна многократная запись.

Принцип действия всех оптических накопителей информации основан на лазерной технологии. Луч лазера используется как для записи на носитель информации, так и для считывания ранее записанных данных, и является, по сути, дела своеобразным носителем информации.

Приводы CD-ROM

CD-ROM — компакт-диск (CD), предназначенный для хранения в цифровом виде предварительно записанной на него информации и считывания ее с помощью специального устройства, называемого CD-ROM-driver, — дисковода для чтения компакт-дисков.

К числу задач, для решения которых предназначается устройство CD-ROM, можно отнести: установку и обновление программного обеспечения; поиск информации в базах данных; запуск и работу с игровыми и образовательными программами; просмотр видеофильмов; прослушивание музыкальных CD.

История создания CD-ROM начинается с 1980 г., когда фирмы Sony и Philips объединили свои усилия по созданию технологии записи и производства компакт-дисков с использованием лазеров. Начиная с 1994 г., дисководы CD-ROM становятся неотъемлемой частью стандартной конфигурации ПК. Носителем информации на CD-диске является рельефная подложка, на которую нанесен тонкий слой отражающего свет материала, как правило, алюминия. Запись информации на компакт-диск представляет собой процесс формирования рельефа на подложке путем «прожигания» миниатюрных штрихов-питов лазерным лучом. Считывание информации производится за счет регистрации луча лазера, отраженного от рельефа подложки. Отражающий участок поверхности диска дает сигнал «нуль», а сигнал от штриха — «единицу».

Хранение данных на CD-дисках, как и на магнитных дисках, организуется в двоичной форме.

По сравнению с винчестерами CD значительно надежнее в транспортировке. Объем данных, располагаемых на CD, достигает 700 — 800 Мбайт, причем при соблюдении правил эксплуатации CD практически не изнашивается.

Процесс изготовления CD-дисков включает несколько этапов. На первом этапе создается информационный файл для последующей записи на носитель. На втором этапе с помощью лазерного луча производится запись информации на носитель, в качестве которого используется стеклопластиковый диск с покрытием из фоторезистивного материала. Информация записывается в виде последовательности расположенных по спирали углублений (штрихов), как показано на рис. 3.7. Глубина каждого штриха-пита (pit) равна 0,12 мкм, ширина (в направлении, перпендикулярном плоскости рисунка) — 0,8 — 3,0 мкм. Они расположены вдоль спиральной дорожки, расстояние между соседними витками которой составляет 1,6 мкм, что соответствует плотности 16000 витков/дюйм (625 витков/мм). Длина штрихов вдоль дорожки записи колеблется от 0,83 до 3,1 мкм.

На следующем этапе производятся проявление фоторезисторного слоя и металлизация диска. Изготовленный по такой технологии диск называется мастер-диском. Для тиражирования компакт-дисков с мастер-диска методом гальванопластики снимается несколько рабочих копий. Рабочие копии покрываются более прочным металлическим слоем (например, никелем), чем мастер-диск, и могут использоваться в качестве матриц для тиражирования CD-дисков до 10 тыс. шт. с каждой матрицы. Тиражирование осуществляется методом горячей штамповки, после которой информационную сторону основы диска, выполненную из поликарбоната, подвергают вакуумной металлизации слоем алюминия и диск покрывают слоем лака. Диски, выполненные методом горячей штамповки, в соответствии с паспортными данными обеспечивают до 10000 циклов безошибочного считывания данных. Толщина CD-диска 1,2 мм, диаметр — 120 мм.

Привод CD-ROM содержит следующие основные функциональные узлы:

• системы управления приводом и автоматического регулирования;

•универсальный декодер и интерфейсный блок.

На рис. 3.8 дана конструкция оптико-механического блока привода CD-ROM, который работает следующим образом. Электромеханический привод приводит во вращение диск, помещенный в загрузочное устройство. Оптико-механический блок обеспечивает перемещение оптико-механической головки считывания по радиусу диска и считывание информации. Полупроводниковый лазер генерирует маломощный инфракрасный луч (типовая длина волны 780 нм, мощность излучения 0,2 — 5,0 мВт), который попадает на разделительную призму, отражается от зеркала и фокусируется линзой на поверхности диска. Серводвигатель по командам, поступающим от встроенного микропроцессора, перемещает подвижную каретку с отражающим зеркалом к нужной дорожке на компакт-диске. Отраженный от диска луч фокусируется линзой, расположенной под диском, отражается от зеркала и попадает на разделительную призму, которая направляет луч на вторую фокусирующую линзу. Далее луч попадает на фотодатчик, преобразующий световую энергию в электрические импульсы. Сигналы с фотодатчика поступают на универсальный декодер

Системы автоматического слежения за поверхностью диска и дорожки записи данных обеспечивают высокую точность считывания информации. Сигнал с фотодатчика в виде последовательности импульсов поступает в усилитель системы автоматического регулирования, где выделяются сигналы ошибок слежения. Эти сигналы поступают в системы автоматического регулирования: фокуса, радиальной подачи, мощности излучения лазера, линейной скорости вращения диска.

Универсальный декодер представляет собой процессор для обработки сигналов, считанных с CD. В его состав входят два декодера, оперативное запоминающее устройство и контроллер управления декодером. Применение двойного декодирования дает возможность восстановить потерянную информацию объемом до 500 байт. Оперативное запоминающее устройство выполняет функцию буферной памяти, а контроллер управляет режимами исправления ошибок.

Интерфейсный блок состоит из преобразователя цифровых данных в аналоговые сигналы, фильтра нижних частот и интерфейса для связи с компьютером. При воспроизведении аудиоинформации ЦАП преобразует закодированную информацию в аналоговый сигнал, который поступает на усилитель с активным фильтром низких частот и далее на звуковую карту, которая связана с наушниками или акустическими колонками.

Ниже приводятся эксплуатационные характеристики, которые необходимо учитывать при выборе CD-ROM применительно к конкретным задачам.

Скорость передачи данных (Data Transfer Rate — DTR) — максимальная скорость, с которой данные пересылаются от носителя информации в оперативную память компьютера. Это наиболее важная характеристика привода CD-ROM, которая практически всегда упоминается вместе с названием модели. Непосредственно со скоростью передачи данных связана скорость вращения диска. Первые приводы CD-ROM передавали данные со скоростью 150 Кбайт/с, как и проигрыватели аудиокомпакт-дисков. Скорость передачи данных следующих поколений устройств, как правило, кратна этому числу (150 Кбайт/с). Такие приводы получили название накопителей с двух-, трех-, четырехкратной скоростью и т.д. Например, 60-скоростной привод CD-ROM обеспечивает считывание информации со скоростью 9000 Кбайт/с.

Высокая скорость передачи данных привода CD-ROM необходима прежде всего для синхронизации изображения и звука. При недостаточной скорости передачи возможны пропуск кадров видеоизображения и искажение звука.

Однако дальнейшее, свыше 72-кратности, повышение скорости считывания приводов CD-ROM нецелесообразно, поскольку при дальнейшем повышении скорости вращения CD не обеспечивается требуемый уровень качества считывания. И, кроме того, появилась более перспективная технология — DVD.

Качество считывания характеризуется коэффициентом ошибок (Eror Rate) и представляет собой вероятность получения искаженного информационного бита при его считывании. Данный параметр отражает способность устройства CD-ROM корректировать ошибки чтения/записи. Паспортные значения этого коэффициента — 10

12. Когда считываются данные с загрязненного или поцарапанного участка диска, регистрируются группы ошибочных битов. Если ошибку не удается устранить с помощью помехоустойчивого кода (применяемого при чтении/записи), скорость считывания данных понижается и происходит многократный повтор чтения.

Среднее время доступа (Access Time — АТ) — это время (в миллисекундах), которое требуется приводу, чтобы найти на носителе нужные данные. Очевидно, что при работе на внутренних участках диска время доступа будет меньше, чем при считывании информации с внешних участков. Поэтому в паспорте накопителя приводится среднее время доступа, определяемое как среднее значение при выполнении нескольких считываний данных с различных участков диска. По мере совершенствования приводов CD-ROM среднее время доступа уменьшается, но тем не менее этот параметр значительно отличается от аналогичного для накопителей на жестких дисках (100 — 200 мс для CD-ROM и 7 — 9 мс для жестких дисков). Это объясняется принципиальными различиями конструкций: в накопителях на жестких дисках используется несколько магнитных головок и диапазон их механического перемещения меньше, чем диапазон перемещения оптической головки привода CD-ROM.

Объем буферной памяти — это объем оперативного запоминающего устройства привода CD-ROM, используемого для увеличения скорости доступа к данным, записанным на носителе. Буферная память (кэш-память) представляет собой устанавливаемые на плате накопителя микросхемы памяти для хранения считанных данных. Благодаря буферной памяти, данные, размещенные в различных областях диска, могут передаваться в компьютер с постоянной скоростью. Объем буферной памяти отдельных моделей привода CD-ROM — 512 Кбайт.

Средняя наработка на отказ — среднее время в часах, характеризующее безотказность работы привода CD-ROM. Средняя наработка на отказ различных моделей приводов CD-ROM 50—125 тыс. ч, или 6—14,5 лет круглосуточной работы, что значительно превышает срок морального старения накопителя.

В процессе развития накопителей на оптических дисках разработан целый ряд основных форматов записи информации на CD.

š Формат CD-DA (Digital Audio) — цифровой аудио-компакт диск со временем звучания 74 мин.

š Формат ISO 9660 — наиболее распространенный стандарт логической организации данных.

Читать еще:  Free dvd video converter

š Формат High Sierra (HSG) предложен в 1995 г. и обеспечивает чтение данных, записанных на диск в формате ISO 9660, с помощью приводов всех типов, что привело к широкому тиражированию программ на CD и способствовало созданию компакт-дисков, ориентированных на различные операционные системы.

š Формат Photo-CD разработан в 1990— 1992 гг. и предназначен для записи на CD, хранения и воспроизведения статической видеоинформации в виде высококачественных фотоизображений. Диск формата Photo-CD вмещает от 100 до 800 фотоизображений соответствующих разрешений — 2048×3072 и 256^384, а также сохраняет звуковую информацию.

Любой диск CD-ROM, содержащий текст и графические данные, аудио- или видеоинформацию, относится к категории мультимедиа. Мультимедиа CD существуют в различных форматах для различных операционных систем: DOS, Windows, OS/2, UNIX, Macintosh.

š Формат CD-I (Intractive) разработан для широкого круга пользователей как стандарт мультимедийного диска, содержащего различную текстовую, графическую, аудио- и видеоинформацию. Диск формата CD-I позволяет хранить видеоизображение со звуковым сопровождением (стерео) и длительностью воспроизведения до 20 мин.

š Формат CD-DV(Digital Video) обеспечивает запись и хранение. высококачественного видеоизображения со стереозвуком в течение 74 мин. При хранении обеспечивается сжатие по методу MPEG-1 (Motion Picture Expert Group).

Чтение диска возможно с использованием аппаратного или программного декодера стандарта MPEG.

Формат 3DО разработан для игровых приставок.

Приводы CD-ROM могут работать как со стандартным интерфейсом для подключения к разъему IDE (E-IDE), так и с высокоскоростным интерфейсом SCSI.

Самые популярные дисководы CD-ROM в России — изделия с торговыми марками Panasonic, Craetive, Samsung, Pioneer, Hitachi, Teac, LG.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Для студентов недели бывают четные, нечетные и зачетные. 9954 — | 7740 — или читать все.

Конструкция привода CD-ROM и принципы его работы

Типичный привод CD-ROM состоит из печатной платы с электрони­кой, шпиндельного двигателя, считывающей системы с оптической го­ловкой, системы загрузки CD-диска и механизма перемещения рамы с механикой привода. На плате с электроникой размещены:

• все схемы управления работой привода;

• разъем интерфейса для подключения к компьютеру;

• аналоговый звуковой выход (Analog Audio);

• цифровой звуковой выход S/PDIF (Digital Audio — может отсутствовать в некоторых моделях).

Шпиндельный двигатель служит для вращения диска с постоянной линейной (CLV — Constant Linear Velocity) или угловой (CAV — Constant Angular Velocity) скоростью. Поддержка постоянной линейной скорости требует изменения угловой скорости диска в зависимости от положе­ния оптической головки.

На оси шпиндельного двигателя крепится подставка, к которой при­жимается нижняя сторона диска (при горизонтальной загрузке). На конце оси шпиндельного двигателя крепится намагниченный металли­ческий наконечник, имеющий конусообразную форму. С другой сторо­ны диска — верхней в случае горизонтальной загрузки, то есть над дис­ком, — размещается намагниченный маховик, который притягивает ме­таллический наконечник, в результате чего диск оказывается зажатым между подставкой и маховиком, что обеспечивает фиксацию диска по вертикали и хорошее сцепление диска с вращающейся подставкой во время работы привода.

Считывающая система состоит из оптической головки и механизма ее позиционирования. В головке размещены лазерный излучатель на основе инфракрасного лазерного светодиода с длиной волны от 770 до 830 нм (обычно — около 780 нм) и мощностью 0,2-0,5 мВт, система фокусировки лазерного пучка, фотоприемник и предварительный уси­литель. Система фокусировки представляет собой набор подвижных линз, приводимых в движение электромагнитной системой типа «voice coil» (звуковая катушка), сделанной по аналогии с подвижной систе­мой громкоговорителя. Изменение напряженности магнитного поля приводит к передвижению линз и перемещению точки фокусировки лазерного луча.

Благодаря малой инерционности такая система эффективно отсле­живает вертикальные биения диска даже при значительных скоростях вращения. Механизм позиционирования оптической головки имеет собственный двигатель, приводящий в движение каретку с оптической головкой при помощи зубчатой или червячной передачи.

Система загрузки диска бывает трех типов:

• Caddy — с использованием специального футляра для диска, вставляемого в приемное отверстие привода;

• Tray — с использованием выдвижного лотка, на который кла­дется диск;

• Slot-in — загрузка диска непосредственно в приемную щель привода.

В приводах типа Caddy и Slot-in диск может загружаться как гори­зонтально, так и вертикально — то есть при горизонтальном и, соответ­ственно, вертикальном монтаже привода.

После загрузки диск не касается никаких деталей дисковода, кроме подставки и маховика, после чего его уже можно раскручивать.

На передней панели привода обычно расположены:

• кнопка Eject для загрузки/выгрузки диска;

• индикатор обращения к диску Busy (в некоторых моделях -Disk On/Busy, индикатор сигнализирует не только об обращении к диску, но также о том, что в приводе находится диск);

• гнездо для подключения наушников с электронным или меха­ническим регулятором громкости.

Для считывания информации с диска используется полупроводни­ковый лазер, излучающий в инфракрасном диапазоне — длина волны составляет около 780 нм. Луч лазера, проходя через фокусирующую линзу, падает на отражающий слой. Отраженный луч регистрируется фотоприемником. По зарегистрированному сигналу определяется прохождение оптической головки над питами и промежутками диска, а также проверяется качество фокусировки пятна лазерного луча на поверх­ности диска и его ориентации по центру дорожки.

На выходе фотоприемника получается цифровой поток бит, который декодируется c удалением дополнительных нуле­вых бит. B результате этого получает­ся битовый поток, который представляет собой исходный поток дан­ных, кодированный по CIRC с добавленными субкодами. Поэтому далее производится отделение субкодовых каналов и CIRC-декодирование. На этапе CIRC-декодирования обнаруживается и ис­правляется большая часть ошибок, вызванных дефектами при штам­повке, неоднородностью материалов диска, царапинами на его по­верхности, нечетким определением лита/промежутка в фотоприемни­ке и т.д. Полученный поток бит представляет собой полезную инфор­мацию, хранящуюся на диске.

DVD-технология

Развитие компьютеров и вычислительных систем позволило начать активное применение мощных алгоритмов сжатия, позволяющих вместить на один диск не час с четвертью, а от 5 до 10 часов музыки практически без потери качества. Однако для видеоиндустрии размер одного диска оказался маловат даже при использовании сжатия, да и компьютерные приложения уже переросли воз­можности накопителей на CD-дисках. Решить все эти проблемы была призвана DVD-технология.

В соответствии с этим был принят единый стандарт, названный DVD, или Digital Video Disc (впоследствии приняли расшифровку Digital Versatile Disc — цифровой многоцелевой диск). Далее была опуб­ликована первая версия спецификации для DVD-ROM и DVD-Video и принята схема защиты цифровой копии от несанкциони­рованного тиражирования.

В настоящее время существуют стандарты для DVD-Video, DVD-ROM, DVD-Audio. Звуковое сопровождение на DVD поддерживается стандартами Mono, PCM Stereo, Dolby Surround (Prologic), Dolby Digital AC-3, THX, DTS. Звуковые стандарты Dolbv Digital AC-3, THX, DTS определяют шестиканальный звук, т.е. звуковое сопровождение по схеме: фронтальные колонки, центр, тыловые ко­лонки и саббуффер. Обычно для обозначения шестиканального звука используется аббревиатура «5.1», что означает использование основ­ных пяти источников звука и отдельно — низкочастотного блока — саббуффера. Dolby ProLogic и Doiby Digital АС-3 отличаются тем, что Dolby Digital АС-3 имеет шесть независимо записанных звуковых до­рожек, a Dolby ProLogic лишь специальным образом обрабатывает стереосигнал и является имитацией шестиканального звука.

Таким образом, звук на DVD-дисках записывается в самых различных форматах, все они воспроизводят несколько независимых каналов пространственного компрессированного звука, создавая тем самым реалистичную картину происходящего.

DVD-видео — это цифровое видео, сжатое по алгоритму MPEG-2 и записанное на DVD-диск. Формат — 25 кадров в секунду с разрешением 720 х 576 то­чек при глубине цвета 24-бит (PAL) или 30 кадров 720 х 480 х 24-бит (NTSC). В несжатом виде это поток 3О МБайт в секунду, а двухчасовой фильм будет занимать более 100 гигабайт.

DVD-диски имеют емкость от 4,7Gb до 17Gb в зависимости от типа. При этом меняется не плотность записи, а тип размещения информа­ции. Диски бывают односторонние однослойные, односторонние двух­слойные, двухсторонние однослойные и двухсторонние двухслойные. Кроме того, бывают комбинированные диски, у которых с одной стороны два слоя, а с другой — один.

Способ хранения информации на DVD-ROM практически такой же, как и у CD-ROM: вдоль металлической подложки по спирали располо­жены канавки, составляющие так называемые треки. Эти канавки не­сут в себе информацию, которая считывается лучом лазера, преобра­зовывая канавки в единички и нули. Сама отражающая подложка покрыта защитным слоем пластика, предохраняющего диск от повреж­дения.

Отличие DVD-диска от CD — плотность записанной информа­ции. Так, например, односторонний и одноуровневый DVD-диск хранит приблизительно 4,7 Гбайт информации (технология DVD-5), а обычный CD-диск — лишь 650 Мбайт. Был разра­ботан новый полупроводниковый лазерный излучатель, использующий для работы меньшую длину волны (650-635 нм), чем лазер дис­ковода CD-ROM (780 нм). После этого расстояние между треками ста­ло меньше, да и сами канавки на диске (хранители информации) значительно уменьшились в размерах.

Читать еще:  Компьютер не видит флешку через адаптер

Вслед за одноуровневыми дисками появились двухуровневые, вмещающие до 8,54 Гбайт информации. Здесь первый уровень нахо­дился под вторым, а считывание происходило путем фокусировки лу­ча лазера по уровням (технология DVD-9). По технологии DVD-10 счи­тывание происходит с двух сторон по одному уровню. Хранимый объ­ем достиг 9,4 Гбайт. Двухуровневый DVD-18 обеспечивает хранение 17,08 Гбайт. Чтение происходит с двух сторон, каждая из которых имеет два уровня.

Существенными являются такие характеристики привода, как Access Time (время доступа), CPU Utilization (загрузка центрального процессора), Transfer Rate Inside/Outside (внутренняя и внешняя ско­рость передачи данных).

Показатель Access Time (время доступа) отражает сумму среднего времени поиска, необходимую приводу DVD-ROM для позициониро­вания на нужный трек и среднего времени «запаздывания» (латентности), в течение которого диск подводится под нужный сектор для счи­тывания. Соответственно, чем ниже значение Access Time, тем лучше. Показатель CPU Utilization (загрузка CPU) говорит о том, насколько DVD-ROM использует ресурсы процессора.

Скорость передачи данных характеризуется двумя показателями: внутренней (Inside) и внешней (outside) скоростью. Внутренняя скорость передачи представляет со­бой передачу между DVD-диском и внутренним буфером DVD-ROM непосредственно.

Она определяется многими параметрами: качеством и плотностью записи, скоростью вращения и т. д. На эти параметры влияет конст­руктивная особенность привода. Внешняя же скорость передачи дан­ных полностью зависит от ис­пользуемого режима передачи.

Внешний контроллер >

С давних пор приводы CD-ROM стали непременным атрибутом современного компьютера, ведь ОС WINDOWS 95/98 уже невозможно установить с дискет. Однако в последнее время в связи с бурным возрастанием скоростей обмена информацией и удешевлением высокоскоростных моделей, все большее и большее количество «пожилых и неторопливых» отправляется в свое последнее путешествие — на полку, глотать пыль (а в худшем случае — «на запчасти»). Сейчас цена на 2-х — 4-х скоростные модели колеблется в пределах 40-75 гривен (10-20$; модели с кнопками управления стоят несколько дороже). И хотя качество звучания, обеспечиваемое CD-ROM приводами хуже, чем в стационарных проигрывателях компакт дисков, они часто используются для прослушивания аудиоCD.

Основным препятствием, мешающим использованию CD-ROM приводов в качестве автономных проигрывателей компакт дисков, является отсутствие каких-либо органов управления проигрыванием диска. И хотя существуют модели, имеющие клавиши управления, но они, к сожалению, за редким исключением (Creative Infra) не обеспечивают никаких сервисных функций.

Есть два варианта решения этой проблемы: можно найти справочные данные на управляющий процессор привода – возможно он позволяет подключить управляющие клавиши, или же можно управлять приводом так, как это делает компьютер — через интерфейс привода. Сразу должен оговориться: первый вариант — это практически безнадежное дело, тогда как второй, хотя и чреват дополнительными материальными и временными затратами — беспроигрышен.

Известно несколько схем такого рода. Две из них были опубликованы в журнале «Радиолюбитель», еще одна рекламировалась в одной из эхоконференций сети FIDO. К сожалению все эти схемы имеют существенные недостатки, а именно: необходимость наличия на лицевой панели привода клавиш управления, отсутствие прошивки для микроконтроллера и не IDE интерфейс или, опять же, отсутствие прошивки для третьей схемы, что, естественно, затрудняет их повторение. Учитывая сказанное, было принято решение о разработке недорогого контроллера CD-ROM привода, в той или иной мере свободного от указанных недостатков.

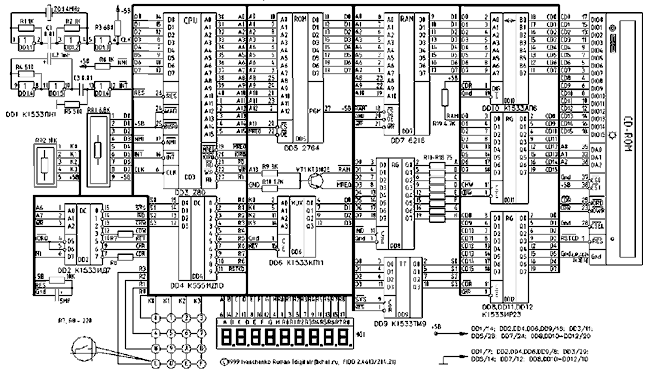

Итак, кратко о том, что это за устройство и для чего оно нужно. Схема представляет собой контроллер для управления CD-ROM приводом с IDE интерфейсом и предназначена для реализации возможности проигрывания музыкальных компакт-дисков без подключения к компьютеру. Кроме того, контроллер может использоваться для проверки работоспособности привода (данная версия прошивки не поддерживает эту возможность).

В качестве управляющего процессора использован процессор Z80 (DD3, рис.1). Причин, обусловивших такой выбор, две: во-первых, при разработке чего-либо чаще всего приходится довольствоваться тем, что есть под рукой, и, во-вторых, этот процессор, как и устройства на его основе (АОНы и ZX-Spectrum, которые пылятся полуразобранные на полках у многих), достаточно широко распространен. Я, например, использовал старую плату АОН, благо большинство соединений там уже разведено.

На элементах DD1.1-DD1.3 микросхемы DD1 (К1533ЛН1) собран задающий кварцевый генератор, с выхода которого тактовая последовательность с частотой 4 МГц поступает на тактовый вход (вывод 6) процессора. На элементах DD1.4-DD1.6 выполнен генератор импульсов прерываний. Снимаемые с его выхода короткие импульсы отрицательной полярности с частотой около 400 Гц подаются на вход маскируемого прерывания (вывод 16) процессора.

Объем ОЗУ и ПЗУ (микросхемы DD7 (К573РУ10) и DD5 (2764)) составляет 2К и 8К соответственно (максимальный объем — 32К и 32К), что дает возможность использовать практически любые микросхемы памяти. Карта памяти устройства выглядит следующим образом:

АдресТип памяти
0000H-1FFFHПЗУ
2000H-27FFHОЗУ
2800H-FFFFH

Зарезервировано под расширение ОЗУ и ПЗУ На микросхеме DD2 (К1533ИД7) выполнен дешифратор адресов внешних устройств. Для сокращения числа корпусов микросхем, а, следовательно, удешевления устройства, выбран динамический метод индикации. Образ символа защелкивается в регистре DD8 К1533ИР23 (ему соответствует адрес на запись 7FH), а код, соответствующий номеру подсвечиваемого разряда — в регистре DD9 К1533ТМ9 (адрес на запись 3FH). Код номера разряда дешифруется микросхемой DD4 К555ИД10. На светодиодном индикаторе HG1 с общим катодом (АЛС318 или другой, например, устанавливаемый в АОНах) индицируется информация по текущему состоянию привода — «—StOP—», «—PAUSE—», «—RESEt—», «PL.01.04-57» — здесь PL — «PLAY», 01 — текущая дорожка, 04-57 — минуты и секунды на текущей дорожке.

На микросхеме DD6 К1533КП11 выполнен порт клавиатуры. Адрес клавиатурного порта — 3ЕH (чтение). Клавиатура представляет собой матрицу организацией 4х4 нормально разомкнутых кнопок. Столбцы клавиатуры подключаются ко входам порта клавиатуры, а строки — к выходам дешифратора сканирования (DD4). Количество кнопок может быть легко увеличено до 36, для этого достаточно допаять матрицу клавиатуры по аналогии с уже имеющейся, используя оставшиеся выводы дешифратора DD4, за исключением вывода R9 (вывод 11) которая участвует в формировании сигнала сброса дла привода CD-ROM.

Для согласования восьмиразрядной шины данных микропроцессора с шестнадцатиразрядной шиной данных привода CD-ROM служит узел, включающий в себя три микросхемы: DD10 (К1533АП6) и DD11-DD12 (К1533ИР23). Шинный формирователь DD10 обеспечивает развязку шины данных микропроцессора и младшей половины шины данных привода, а регистры DD11-DD12 — фиксацию данных, поступающих на старшую половину шины данных привода при чтении или записи. Младшей половине соответствует базовый адрес чтения/записи F0H, а старшей — BFH. (Примечание: так как привод CD-ROM имеет 8 регистров, через которые осуществляется обмен данными и управление, то, соответственно, ему, как внешнему устройству, соответствуют 8 адресов на ввод и вывод, в данном случае — F0H-F7H). Таким образом, для записи данных в CD-ROM необходимо сначала записать старший байт по адресу BFH, а затем записать младший байт по требуемому адресу из диапазона F0H-F7H. Для считывания же данных необходимо сначала считать младший байт (адрес — F0H-F7H), а затем считать старший байт из порта с адресом BFH.

Теоретически, правильно собранное устройство в наладке не нуждается. Однако на практике возможно потребуется подкорректировать значение частоты генератора импульсов прерываний — она должна составлять 400 Гц.

Детали. Микросхемы серии К1533 можно заменить их аналогами из серии К555. Процессор Z80 может быть заменен на отечественный аналог К1858ВМ1. Мультиплексор К1533КП11 (DD6) может быть заменен на шинный формирователь К1533АП5, К1533АП6 или даже на четыре элемента микросхемы К555ЛП8. Вместо регистра DD8 К1533ИР23 может быть установлен регистр К1533ИР27, при этом вывод 1 микросхемы необходимо подключить к лог.1 или на вывод 26 (цепь сброса) процессора. Вместо регистра DD9 К1533ТМ9 можно использовать либо К1533ИР27 (вывод 1 подключается аналогично предыдущему варианту), либо К1533ИР23.

Приведенная прошивка ПЗУ контроллера не обеспечивает никаких сервисных функций. Фактически ее основное назначение показать, что схема контроллера работоспособна. Это ни в коем случае не значит, что не будет появляться новых версий прошивки. Возможно они появятся уже к моменту выхода статьи.

Итак, данная прошивка (таблица 1) обеспечивает следующие функции:

  1. Воспроизведение аудио дисков с индикацией номера текущей дорожки и времени проигрывания (клавиша «1»);
  2. Переход на предыдущую дорожку (клавиша «0»);
  3. Переход на следующую дорожку (клавиша «3»);
  4. Останов проигрывания (клавиша «2»);
  5. Пауза/возобновление проигрывания (клавиша «5»)
  6. Выброс диска (клавиша «6»).

Вставленный диск автоматически распознается и выбрасывается в случае, если он не содержит ни одной аудио дорожки.

Приведенная прошивка была успешно оттестирована на следующих моделях CD-ROM приводов:
Mitsumi 4x (model FX400E)
Mitsumi 8x (model FX810T4)
Samsung 24x (model SCR2430, SCR2431)
