Из чего состоит городская телефонная сеть

Телефонная сеть

Большая советская энциклопедия. — М.: Советская энциклопедия . 1969—1978 .

Смотреть что такое «Телефонная сеть» в других словарях:

телефонная сеть — Вторичная сеть ЕАСС, предназначенная для передачи сигналов электросвязи, отображающих речь на расстояние с заданной полосой частот. [ГОСТ 19472 88] Тематики телефонные сети EN telephone network … Справочник технического переводчика

Телефонная сеть — Вторичная сеть ЕАСС, предназначенная для передачи телефонных сообщений ГОСТ 19472 80 Источник … Словарь-справочник терминов нормативно-технической документации

ТЕЛЕФОННАЯ СЕТЬ — комплекс технических сооружений и оборудования, предназначенный для осуществления телефонной связи и состоящий из телефонных узлов связи (телефонных станций, подстанций, концентраторов и др.), линий связи и телефонных аппаратов (абонентских… … Большой Энциклопедический словарь

телефонная сеть — комплекс технических сооружений и оборудования, предназначенный для осуществления телефонной связи и состоящий из телефонных узлов связи (телефонных станций, подстанций, концентраторов и др.), линий связи и телефонных аппаратов (абонентских… … Энциклопедический словарь

Телефонная сеть — 11 . Телефонная сеть Telephone network Вторичная сеть ЕАСС, предназначенная для передачи сигналов электросвязи, отображающих речь на расстояние с заданной полосой частот Источник: ГОСТ 19472 88: Система автоматизированной телефонной связи… … Словарь-справочник терминов нормативно-технической документации

ТЕЛЕФОННАЯ СЕТЬ — комплекс сооружений и оборудования для телеф. связи, состоящий из телеф. узлов, телеф. станций и подстанций, узлов автома тич. коммутации, линий связи и телеф. аппаратов. Т. с. подразделяются на междугородные, внутризоновые и местные (городские,… … Большой энциклопедический политехнический словарь

телефонная сеть — комплекс сооружений и технических средств, обеспечивающих телефонную связь. Состоит из абонентских установок (телефонов) телефонных станций (в основном автоматических) и линий связи. Телефонные станции могут быть расположены в любых пунктах Земли … Энциклопедия техники

Телефонная сеть — 1. Вторичная сеть ЕАСС, предназначенная для передачи сигналов электросвязи, отображающих речь на расстояние с заданной полосой частот Употребляется в документе: ГОСТ 19472 88 Система автоматизированной телефонной связи общегосударственная.… … Телекоммуникационный словарь

Телефонная сеть фиксированной связи общего пользования — сеть электросвязи общего пользования, предоставляющая услуги телефонной связи абонентам, оконечное оборудование которых имеет фиксированную точку подключения. Источник: НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ. ГОРОДСКИЕ И СЕЛЬСКИЕ ТЕЛЕФОННЫЕ СЕТИ … Официальная терминология

Телефонная сеть географической зоны нумерации — совокупность иерархически организованных телефонных сетей, включая Сети (корпоративные), связанных общей структурой и расположенных на территории одной географической зоны нумерации, имеющей код АВС. Источник: НОРМЫ ТЕХНОЛОГИЧЕСКОГО… … Официальная терминология

Из чего состоит городская телефонная сеть

Городская телефонная сеть

Городская телефонная сеть (ГТС) — совокупность коммутационных узлов, телефонных станций, линий и каналов телефонной сети, оконечных абонентских устройств, предназначенных для обеспечения телефонной связью абонентов города.

В небольших городах, как правило, в центре города размещается телефонная станция и от нее в разные стороны прокладывают кабели для включения телефонных аппаратов, установленных у абонентов. Абонент снимает микротелефонную трубку и после получения сигнала зуммера ответа станции набирает номер нужного абонента. Соединение осуществляется через линии и приборы АТС.

В больших городах, где требуется много телефонов, задача удовлетворения телефонной связью населения, предприятий и учреждений города не может быть решена строительством, например, одной (центральной АТС) большой емкости. В этом случае потребовалась бы прокладка большого количества кабелей во все районы города, причем ряд таких кабелей мог бы оказаться очень длинным.

Для того чтобы качество связи было хорошим, диаметр жил этих кабелей должен быть увеличен, т.е. были бы необходимы дополнительные расходы меди и свинца. Объем и соответственно стоимость линейных сооружений (их строительство и эксплуатация) оказались бы очень велики. Если принять во внимание то, что использование абонентских линий крайне мало (не более 5% суточного времени), то данный вариант экономически нецелесообразен.

Задача создания городских телефонных сетей большой емкости наиболее полно решается строительством нескольких АТС, размещаемых в районах города там, где предполагается установка наибольшего количества телефонов. В этом случае резко сокращается расстояние между АТС и аппаратами абонентов и соответственно уменьшается длина малоиспользуемых абонентских линий.

Связь между районными АТС осуществляется по соединительным линиям, которые доступны для пользования большой группе абонентов и степень использования которых достаточно велика. Соединительных линий может быть сравнительно немного и, следовательно, для междустанционных соединений потребуется относительно небольшое количество кабелей.

Исходя из того что в строительстве сооружений городских телефонных сетей более 60% составляют затраты на линейные сооружения, строительство (и развитие) ГТС большой емкости на основе районирования сети (районных АТС) является экономически целесообразным.

Читать еще:  Как убрать неопознанную сеть

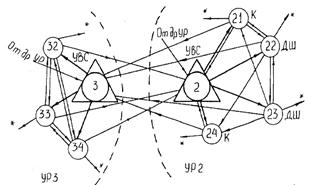

Рис. 1
Связь районных АТС через узлы входящих сообщений

Рис 2
Связь районных АТС через узлы исходящих сообщений и узлы входящих сообщений разных зон

Если емкость ГТС не превосходит 100 тыс. номеров (нумерация телефонов пятизначная), связь между районными АТС’еще возможна по принципу «каждая с каждой. На ГТС емкостью более 100 тыс. номеров (шестизначные номера телефонов) между АТС целесообразна связь (рис. 1) через узлы входящих со общений(УВС). В этом случае связь между АТС одного районного узла происходит по принципу «каждая с каждой» , а потоки исходящих сообщений от всех АТС одного районного узла к АТС другого районного узла объединяются на узле входящих сообщений и затем •распределяются по АТС.

Когда емкость ГТС приближается к миллиону номеров и планируется дальнейшее ее развитие, то помимо объединения потоков связи в УВС объединяются и потоки исходящих сообщений, для чего создаются узлы исходящих сообщений — УИС. (рис. 2) В этом случае номера телефонов будут семизначными и конечная емкость сети может достигнуть 8 млн. номеров, поскольку индекс (цифра) «0» используется для номеров телефонов специальных служб, а индекс «8» сохраняется для выхода на междугородную телефонную станцию.

Вне зависимости от способа связи и количества станций, через которые пройдет соединение между аппаратами абонентов, потеря энергии на пути от одного аппарата к другому не должна превышать определенного значения. Эту потерю энергии, происходящую в линии и приборах станции, называют затуханием и выражают в децибелах.

Для того чтобы связь на ГТС была хорошей, затухание между наиболее удаленными аппаратами при частоте 800 Гц (к которой ухо человека имеет наибольшую чувствительность) не должно превосходить 37,8 дБ.

Большая Энциклопедия Нефти и Газа

Городская телефонная сеть

Городская телефонная сеть представляет собой комплекс сооружений, обеспечивающих телефонную связь на территории города и ближайших пригородных районов. [1]

Городская телефонная сеть ( ГТС) — местная телефонная сеть, представляющая совокупность коммутационных узлов, телефонных станций, линий и каналов телефонной сети, оконечных абонентских устройств, предназначенная для обеспечения телефонной связью абонентов города. [2]

Городская телефонная сеть обслуживается двумя АТС координатной системы с общими регистрами и блоками АИ на 1000 линий. На ступенях Г И можно применить блоки двух типов — на 20 и 10 направлений. [3]

Городская телефонная сеть обслуживается двумя станциями декадно-шаговой системы типа АТС-54 емкостью NI и NZ номеров. [4]

Городская телефонная сеть обеспечивает каждому абоненту связь со всеми абонентами данной ГТС с абонентами учрежденческо-производствен-ных телефонных сетей ( УПТС), расположенных на территории города и пригорода, со специальными службами ( пожарная охрана, скорая помощь, милиция и др.) и с другими городами через междугородную телефонную станцию МТС. Городские телефонные сети являются составной частью зоновых сетей, которые вместе с междугородной сетью образуют общегосударственную автоматически коммутируемую телефонную сеть страны. Нумерация абонентов ГТС в зависимости от ее емкости бывает трех -, четырех -, пяти -, шести — или семизначная. [5]

Городская телефонная сеть состоит из станции ( станционное оборудование и здание), линейных сооружений и абонентских устройств. Основная часть затрат при сооружении телефонной сети ( свыше 60 %) приходится на линейные сооружения. [7]

Городская телефонная сеть ( ГТС) обслуживает территорию города и ближайших пригородов. [8]

Городская телефонная сеть организует и проводит работы по установке и переустановке телефонов и прочих устройств телефонной связи, обеспечивает их бесперебойное функционирование, сдает в аренду предприятиям, учреждениям и организациям телефонные линии и каналы. Порядок и условия предоставления услуг, правила пользования, сроки оплаты, условия присоединения телефонных внутриведомственных станций к сетям Общего пользования определяются Правилами пользования городской телефонной сетью. [9]

Городская телефонная сеть имеет автоматические районные телефонные станции ( АТС), распределительные устройства, линии, абонентские телефонные аппараты. [10]

Городская телефонная сеть может быть нерайонированной или районированной. На нерайонированной телефонной сети имеется одна городская АТС, на районированной — несколько районных АТС. [11]

Любую городскую телефонную сеть сооружают путем строительства телефонных станций и линейных сооружений. От телефонной станции прокладывают кабели до распределительных шкафов и от них до распределительных коробок и кабельных ящиков. Кабель, проложенный от распределительной коробки до телефонного аппарата, называется абонентской проводкой. Кабели, проложенные от АТС до распределительных шкафов, называют магистральными, они образуют м а пгстр а льну ю кабельную сеть ГТС. [12]

Простейшей городской телефонной сетью является нерайонированная сеть. Единственная АТС такой сети обслуживает всех абонентов ГТС и обеспечивает им возможность выхода на АМТС ( МТС) и УСС. Предельная емкость городской АТС на нерайонированной сети составляет 8000 номеров. [14]

Читать еще:  Смартфон не видит сеть что делать

На городской телефонной сети работает одна станция системы АТС-47 емкостью 7000 номеров. [15]

Способы построения и нумерации городских телефонных сетей

Принципы абонентской нумерации

Каждому телефонному аппарату присваивается собственный абонентскийномер. Совокупность номеров всех абонентов сети называется нумерацией этой сети.

Указывая нумерацию, чаще всего приводят только два абонентских номера — с наименьшими и снаибольшими цифрами в разрядах единиц, десятков, сотен и т.д. При этом 0 можно считать наименьшей либо наибольшей цифрой. Здесь примем второй вариант нумерации, когда группа из десяти абонентов имеет нумерацию 1-0 (1,2,3. 9,0), нумерация сотенной группы — 11-00 (11,12. 19,10,21,22. 99,01. 09,00), тысячной группы — 111-000 (111,112. 009,000) и т.д.

Значность нумерации станции, зависит от емкости этой станции (под емкостью в данном случае понимают максимально возможное число, включаемых в нее абонентских номеров). Все существовавшие до последнего времени АТС имели емкость, не превышающую 10000номеров. Абонентский номер в пределах таких станций — четырехзначный, содержащий цифры тысяч Т, сотен С, десятков Д и единиц Е. Структуру четырехзначного номера обозначают записью ТСДЕ. Кроме абонентской нумерации в пределах АТС, необходимо пронумеровать и сами станции. Номер АТС обычно называют ее кодом. Сейчас в сетях появились АТС емкостью более 10 000 номеров, соответственно нумерация абонентов этих станций будет иметь большую значность.

Помимо полных абонентских номеров, в местных сетях используют сокращенные трехзначные номера, присваиваемые различным спецслужбам.

Учрежденческо-производственные АТС предназначены для установления связи в пределах какого-то учреждения или предприятия. В связи с этим преобладающее количество разговоров от абонентов этих станций направлено к абонентам этой же УПАТС. Такие соединения называют внутристанционными, и в этом случае абоненту достаточно набрать сокращенный внутристанционный номер, который в зависимости от емкости УПАТС может быть двух-, трех- или четырехзначным. Для установления соединения с абонентами сети общего пользования абонент УПАТС обычно набирает цифру, называемую индексом внешней связи, а затем полный абонентский номер сети ОП (оконечного пункта).

ГОРОДСКИЕ ТЕЛЕФОННЫЕ СЕТИ создаются на базе местной первичной сети города, охватывающей всю его территорию и служащей основой для организации межстанционных соединительных линий ГТС. В состав местной первичной сети входят:

Ø соединительные линии(физические или уплотненные);

Ø местные сетевые станции, обеспечивающие организацию и транзит из внутризоновой сети типовых каналов и групповых трактов и предоставление их потребителям;

Ø сетевые узлы, организуемые для транзита, выделения и переключения типовых каналов и трактов.

Телефонные аппараты с помощью множества распределительных кабелей подключаются к боксам распределительного шкафа (РШ). В другие боксы РШ включается более крупный магистральный кабель, емкость которого меньше суммарной емкости распределительных кабелей (рис. 4). Свободная емкость распределительных кабелей предназначена для создания эксплуатационного запаса и возможности переключения АЛ. Соединение пар распределительных кабелей с магистральным осуществляется с помощью перемычек. Для объединения линий от различных РШ служит кабельный сетевой узел. В кроссах АТС кабели подключаются к главному щиту переключений(ГЩП), на котором с помощью кроссировок эти линейные кабели подключаются к станционным кабелям, идущим в автозал АТС. В РШ, ГЩП и сетевом узле осуществляется долговременная кроссовая коммутация. Для перераспределения этих линий необходимо выполнять перепайки и перекроссировки. Рассмотренная организация первичной сети АЛ позволяет укрупнить пучки линий, и следовательно уменьшить затраты на линейные сооружения и системы передачи.

Межстанционные соединительные линии ГТС используются для связи абонентов, включенных в различные телефонные станции, и могут быть физическими (трех- или двухпроводными) или реализованными с помощью каналов СП. На ГТС, как правило, применяются соединительные линии одностороннего действия. При этом исходящая связь осуществляется по одним СЛ, а входящая по другим. На концах соединительных линий в большинстве случаев устанавливаются специальные согласующие устройства, называемые комплектами соединительных линий (КСЛ), обеспечивающие взаимодействие оборудования соединяемых станций.

Способ построения местных телефонных сетей зависит от:

Ø числа абонентов сети,

Ø размеров обслуживаемой сетью территории

Ø и размещения абонентов на этой территории.

Для построения ГТСиспользуется два способа: нерайонированный и районированный.

Емкость нерайонированных телефонных сетей не превышает 10 тысяч номеров. Такие телефонные сети строятся в большинстве районных центров.

На нерайонированной ГТС используется только одна городская АТС, обслуживающая всех абонентов города. К ней же подключаются и СЛ от УПАТС.

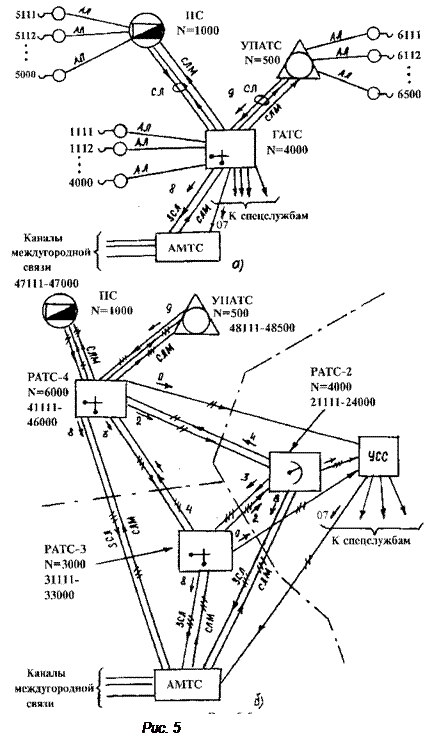

Пример построения такой сети показан на рис. 5 а), где кроме АТС, емкостью N = 4000 показаны подстанция емкостью 1000 и УПАТС емкостью 500 номеров. Нумерация УПАТС и ПС является составной частью нумерации РАТС, в которую они включены. Эта РАТС называется опорной,для включаемых в нее УПАТС и ПС. Связь абонентов ГТС с АМТС осуществляется по ЗСЛ и СЛМ, на рисунке показаны также пучки СЛ для выхода абонентов ГТС к спецслужбам.

Читать еще:  Как сделать сеть вай фай невидимой

Районированная ГТС без узлообразования. При емкости ГТС от 10 тысяч до 500 тысяч номеров территория города делится на так называемые телефонные районы, не совпадающие с административными районами города. В центре каждого телефонного района устанавливаются РАТС (районные АТС), соединенные между собой полносвязным способом, пучками односторонних соединительных линий. Каждая РАТС обслуживает только абонентов своего телефонного района. Районирование сети позволяет значительно снизить длину АЛ. Реально количество РАТС на районированной ГТС без узлообразования не превышает 6-7 станций, и теоретически их не может быть более восьми.

РАТС соединяются между собой соединительными линиями (СЛ) по принципу «каждая с каждой», причем пучки СЛ между РАТС получаются крупными. Нумерация абонентских линий на таких ГТС 5-значная, а первая цифра номера является кодом РАТС.

На рис. 5 б) приведен пример построения районированной ГТС с пятизначной нумерацией. Абонентские линии на рисунке не показаны, но дана их нумерация. На одной из РАТС организован узел спецслужб (УСС)куда включаются пучки СЛ к спецслужбам.

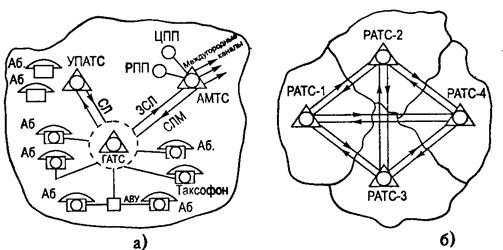

Рис. 6. Структурная схема нерайонированной (а) и районированной (б) ГТС без узлов

Если емкость сети более 80 000 номеров, то РАТС присваиваются двузначные коды и абонентские номера становятся шестизначными. Однако, чем больше количество станций в сети, тем больше необходимо пучков СЛдля связи их между собой при применении полносвязного способа. Причем с увеличением количества пучков СЛуменьшается число линий в этих пучках, а чем меньше емкость пучка, тем меньше коэффициент использования каждой линии и, следовательно, больше стоимость необходимых линейных сооружений. Поэтому при построении сетей связи всегда стремятся к укрупнению пучков СЛ. Достичь этого можно, в частности, применением узлообразования, то есть организацией коммутационных узлов различного назначения. При емкости городской телефонной сети от 50 тысяч до 500 тысяч номеров телефонную сеть наиболее экономично строить с узлами входящих сообщений (УВС).

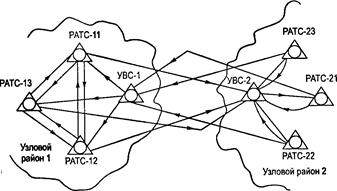

Рис. 7. Схема районированной ГТС с УВС

Примером такого КУ является узел входящего сообщения(УВС).При построении районированной ГТС с УВС территория города разбивается на отдельные узловые районы (УР),в каждом из которых организуетсятранзитный коммутационный узел — УВС, объединяющий нагрузку входящую в этот узловой район способом, в зависимости от типа применяемого коммутационного оборудования. Связь с РАТСдругих узловых районов осуществляется через УВСобслуживающие эти районы. УВСв сети может быть до восьми и в каждом узловом районе до 10 РАТС.Каждая РАТС имеет двузначный код, первой цифрой которого является код узлового района, а второй — код станции в пределах района. Структура ГТС с УВСпоказана на рис 7. В таких сетях организуется три вида пучков СЛ:

Ø для связи РАТС в пределах своего УР;

Ø от УВС к РАТС своего УР;

Ø от РАТС к УВС других УР.

При емкости телефонной сети более 500 тысяч номеров число пучков СЛ в сети с УВС становится очень большим, емкость их уменьшается, а использование линий в них падает. В этом случае для увеличения использования СЛ путем укрупнения пучков помимо УВС в районированную сеть вводят УИС. Территория города при этом делится на миллионные зоны, каждая из которых может включать до десяти узловых районов емкостью до 100 тысяч номеров каждый.

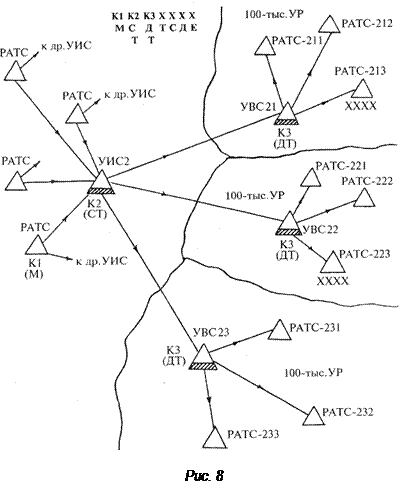

Районированная ГТС с УВС и УИС (рис. 8.).Узлы исходящего сообщения — это транзитные КУ более высокого уровня иерархии, чем УВС.Они объединяют нагрузку, исходящую кдругим УР. Принципы построения такой сети тесно связаны со структурой нумерации АЛ в телефонных сетях.

Вся территория города разбивается на, так называемые, миллионные зоны, которых в сети не может быть больше восьми. Каждая из таких зон имеет однозначный код. В пределах этой зоны может быть создано не более десяти узловых районов, имеющих двузначный код (при этом первая цифра этого кода — номер миллионной зоны). Код РАТС в такой сети — трехзначный, состоящий из

Ø кода миллионной зоны,

Ø кода узлового района

Ø и собственно кода РАТС.

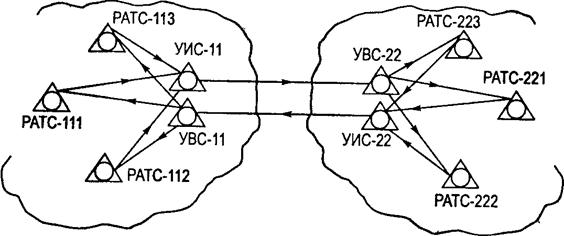

Рис. 9. Схема районированной ГТС с УВС и УИС
